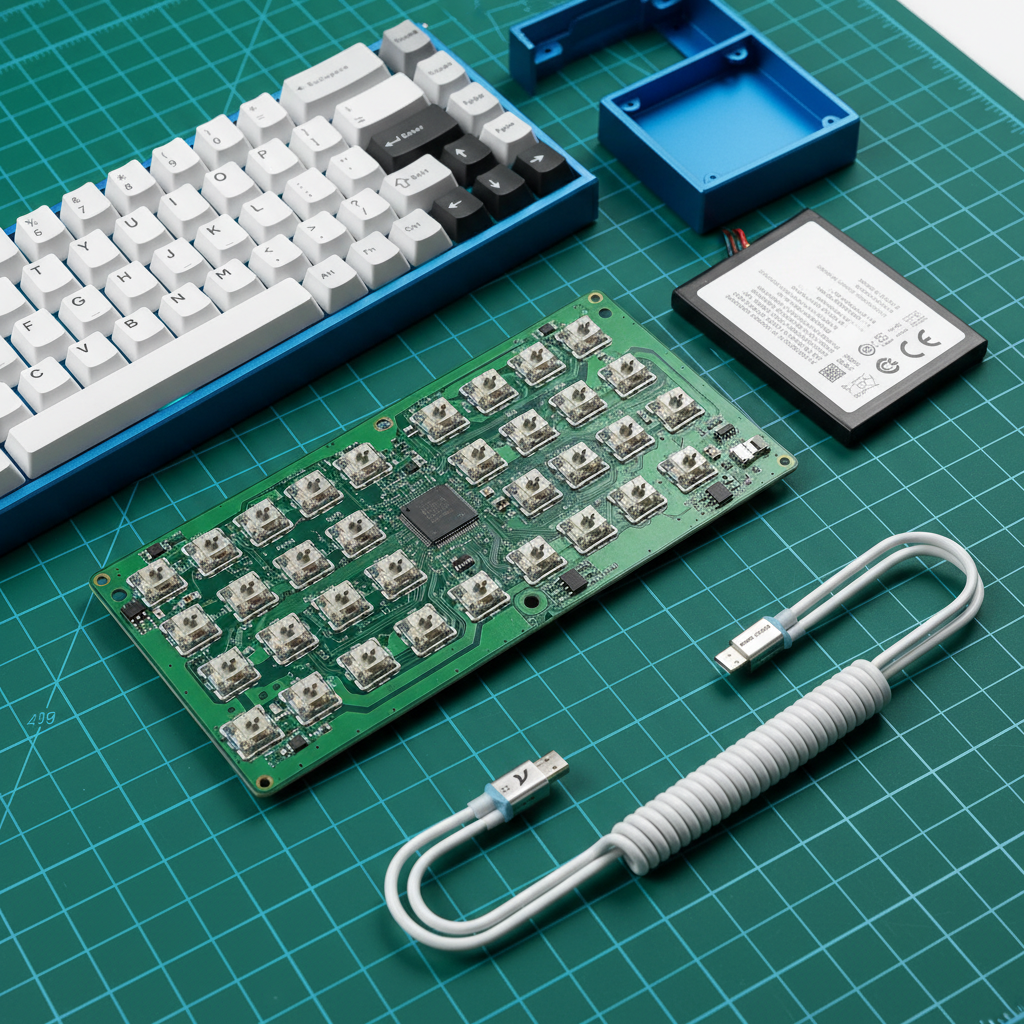

カスタムHEキーボードに最適なバッテリー容量の選び方

パフォーマンス税：なぜHEキーボードはより多くの電力を必要とするのか

従来のメカニカルスイッチからホール効果（HE）技術に移行すると、キー入力の感触が変わるだけでなく、デバイスのエネルギープロファイルが根本的に変わります。DIYコミュニティやパフォーマンス重視のゲーマーにとって、磁気スイッチと8000Hz（8K）ポーリングレートへの移行は、しばしばビルダーを驚かせる「パフォーマンス税」をもたらします。標準的なワイヤレスメカニカルキーボードが控えめな1000mAhのバッテリーで数週間持つのに対し、eスポーツ向けに最適化されたHEキーボードは同じバッテリーを数日で消耗してしまいます。

ここでの主な要因はセンサー自体の性質です。単純な「オン/オフ」回路であるメカニカルスイッチとは異なり、ホール効果センサーはアクティブなコンポーネントです。ラピッドトリガーや調整可能な作動点などの機能に必要な磁場監視を維持するために一定の電流が必要です。さらに、8Kポーリングレートを重ねると、MCUが0.125msごとにデータを処理・送信しなければならず、アイドル時とアクティブ時の消費電力が大幅に増加します。

一般的なDIYビルドの分析では、ビルダーがMCUのサイクル時間やRGB照明の累積的な影響を過小評価しがちであることがわかりました。カスタムビルドが試合中に電池切れしないようにするためには、センサーのスキャン、ポーリング周波数、バッテリーの化学特性の関係を理解することが不可欠です。

ホール効果センサーの消費電力の動態

理想的なバッテリー容量を計算するには、まずエネルギーの消費先を分解する必要があります。高性能なワイヤレスHEキーボードでは、消費電力は主にセンサーアレイ、無線通信、システムオーバーヘッド（MCUや照明を含む）の3つの柱に支配されます。

磁気検知の「アクティブ」な性質

標準的なメカニカルスイッチはキーが押されるまでほぼ電力を消費しません。一方、HEセンサーは磁束の微細な変化を検出するために継続的にスキャンされる必要があります。このスキャンにより「ラピッドトリガー」が可能となり、キー入力のほぼ瞬時のリセットを実現します。しかし、この高周波スキャンには代償があります。一般的なホール効果センサーのデータシートとラピッドトリガーロジックに必要なオーバーヘッドに基づき、連続的なセンサー消費電流は約2.5mAと推定されます。

8Kポーリングの影響

1000Hzから8000Hzのポーリングへの移行は応答性の飛躍的な向上であり、ポーリング間隔を1.0msからわずか0.125msに短縮します。この8倍の周波数増加は電力消費を線形に増加させるわけではありませんが、MCUと2.4GHz無線に大きな負荷をかけます。

グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）によると、業界はより高い処理要求に対応するため、より強力な電力管理が求められる方向にシフトしています。8Kポーリングでは、MCUは割り込み要求（IRQ）を非常に高い頻度で処理しなければならず、パケット間で深いスリープ状態に入ることができません。

論理の要約： 1Kから8Kポーリングに移行すると、アイドル時間がなくなるため無線とMCUの処理電流がほぼ倍増するとモデル化しています。高周波無線状態の基準としてNordic Semiconductor nRF52840製品仕様を使用しています。

バッテリー選択の数学的枠組み

バッテリー選択は、ケースに収まる最大容量を選ぶことではありません。実際の非効率性を考慮しつつ、使用状況に合った容量を選ぶことが重要です。

80% 使用可能容量ルール

よくある誤解は、8000mAhのバッテリーが8000mAhの稼働時間を提供すると考えることです。実際には、リチウムポリマーバッテリー（LiPo）は負荷時に電圧降下が起こり、永久的な化学的損傷を防ぐために一定の閾値（通常3.0V）以下に放電してはいけません。さらに、セルが劣化すると内部抵抗が増加します。

80% ヒューリスティックを推奨します：バッテリーの公称容量の80%のみを稼働時間計算で「使用可能」とみなします。これにより、電圧降下や最初の100～200回の充放電サイクルで発生する自然な劣化に対する安全マージンが得られます。

「1週間」目標のモデリング

多くの愛好家にとって、ワイヤレス構築の成功基準は「1週間の使用」です。8K HEキーボードを使い、1日8時間のアクティブなゲームプレイと8時間の待機/作業を行う競技ゲーマーのペルソナをモデル化しました。

方法と仮定（シナリオモデリング）

• モデルタイプ： 決定論的パラメータ化稼働時間モデル。
• 境界条件： 室温（20°C）を想定；最大輝度のRGBは除外；2.4GHz「高性能」モードを想定。

パラメーター	値	単位	ソース
目標稼働時間	168	時間	1週間（合計時間）
アクティブ使用	56	時間	1日8時間 x 7日間
総電流（8K）	10.5	mA	シナリオモデル出力
放電効率	0.8	レシオ	80% 使用可能ルール

式 必要容量 = (電流 * 時間) / 効率 を使うと、168時間の合計混合使用で10.5mAを維持するために必要な最小容量は約 2200mAh であることがわかります。

標準的な1500mAhセル（多くのコンパクトDIYキットで一般的）を使う場合、当社のモデルでは約114時間、つまり約4.7日で電力が切れると予測されます。週の途中で充電したくない方には、2500mAhから3000mAhのバッテリーが最適な選択です。

バッテリー品質：mAh表示以上のもの

すべてのLiPoセルが同じではありません。高性能HEキーボードには、容量と同じくらいCレートと温度安定性が重要です。

Cレートの重要性

Cレートはバッテリーの連続放電能力を定義します。キーボードは一般的に低消費デバイスですが、HEセンサーの高周波スキャンは瞬間的な電流スパイクを引き起こすことがあります。低Cレートのセルはこれらのスパイク時に電圧低下を起こし、入力遅延の増加や突然の切断を招くことが観察されています。

経験豊富なモッダーは、少なくとも2CのCレートを持つバッテリーの調達を推奨しています。これにより、8K MCUの高速要求に対応し、電圧が「ブラウンアウト」ゾーンに落ち込むのを防げます。

温度感度：隠れた稼働時間の敵

環境要因はバッテリー性能に大きな影響を与えます。LiPo放電曲線と安全動作限界に関する研究によると、温度が0°C近くまで下がるとバッテリー容量は30～50％低下することがあります。

「涼しい」ゲーミングルーム（18°C / 64°F以下）でも、バッテリーの内部抵抗が上がると突然の切断がよく起こります。寒冷地に住んでいる場合や地下室にセットアップを置いている場合は、容量計算に20％の「温度バッファ」を加えるべきです。

人間工学と持続時間：重量のトレードオフ

大容量には物理的なコストがあります。8000mAhのバッテリーは単にスペースを取るだけでなく、120gから150gもの重さを加えます。重いCNCアルミキーボードでは問題にならないかもしれませんが、旅行用のコンパクトな60％や65％ビルドでは、この重さがデバイスの人間工学や携帯性を根本的に変えてしまいます。

• 1000mAh～1500mAh：超軽量で旅行に適したビルドに理想的です。8Kで3～4日に一度の充電が必要です。
• 2000mAh～3000mAh：ほとんどの75％またはTKLビルドにとっての「最適ポイント」。高性能使用で約7～10日間持続します。
• 4000mAh以上：重いRGB使用のビルドや、低いポーリングレートで1か月間充電なしで使いたい場合に必要です。

コンプライアンスと安全性：規制の現実

DIYプロジェクト用のバッテリーを調達する際、特に海外のサプライヤーから購入する場合は、安全基準を理解しておく必要があります。リチウムバッテリーは輸送時に危険物として分類されています。

注目すべき国際基準：

1. UN 38.3: これはリチウムバッテリーの安全輸送のための国連基準です。購入するバッテリーは、圧力や振動下で発火しないことを保証するためにこれらの試験に合格している必要があります。
2. FCC/RED認証: これらはキーボード全体に適用されますが、バッテリーのシールドと電源管理はFCCパート15の電磁干渉要件を満たす上で重要な役割を果たします。
3. IEC 62133: これは携帯用密封二次電池の国際安全基準で、過充電や熱的損傷などのリスクをカバーしています。

販売や共有を目的としたキーボードを作る場合、コンポーネントがこれらの基準を満たすことは性能だけでなく、責任問題にも関わります。

実践的な実装：ステップバイステップの選択ガイド

バッテリー選択を最終決定するには、以下の技術チェックリストに従ってください:

1. ポーリングレートを決定する: 8Kのみで動作させる場合は、2000mAhを基準に始めてください。
2. RGBを考慮する: RGBを100％の明るさで使用する場合は、必要容量に1000mAhを追加してください。RGB LEDはMCUとセンサーの合計と同じくらいの電力を消費することがあります。
3. 内部クリアランスを確認する: キーボードケースの深さを測定してください。多くのCNCアルミケースは非常にタイトな公差で作られています。PCBによりバッテリーが押しつぶされないようにしてください。これは重大な火災リスクです。
4. コネクターを確認する: ほとんどのDIY PCBはJST 2.0mmまたは1.25mmコネクターを使用しています。極性を必ず確認してください！これらのコネクターには赤黒線の配置に統一規格がなく、極性が逆のままバッテリーを接続すると高性能HEセンサーが即座に故障します。
5. 信頼できる2C以上のセルを選ぶ: 無名の汎用セルは避けてください。データシートと安全認証を提供する信頼できるサプライヤーを探しましょう。

推奨事項のまとめ

競争力のある8K HEキーボードの構築には、2C放電率の2500mAh LiPoバッテリーを推奨します。これによりRapid Triggerスキャンに必要な余裕が確保され、激しいゲームセッション中の電圧安定性が維持され、ほとんどの75％またはTKLケースの内部空間に収まります。

「大きいほど良い」という考え方を超え、これらのデータに基づく計算を適用することで、カスタムホール効果キーボードが突然の電源切れの不安なく最高のパフォーマンスを発揮できるようになります。

免責事項： この記事は情報提供のみを目的としています。リチウムポリマーバッテリーの取り扱いには、誤った操作による火災や爆発のリスクが伴います。必ず専用のLiPo保護回路（PCM/BMS）を使用し、電子機器の組み立てやバッテリー廃棄に関する地域の安全規則を遵守してください。

参考文献

• グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）
• Nordic Semiconductor nRF52840 製品仕様書
• 国連試験基準マニュアル（セクション38.3）
• LiPoバッテリー放電曲線と安全動作限界
• Bluetooth Low Energy仕様
