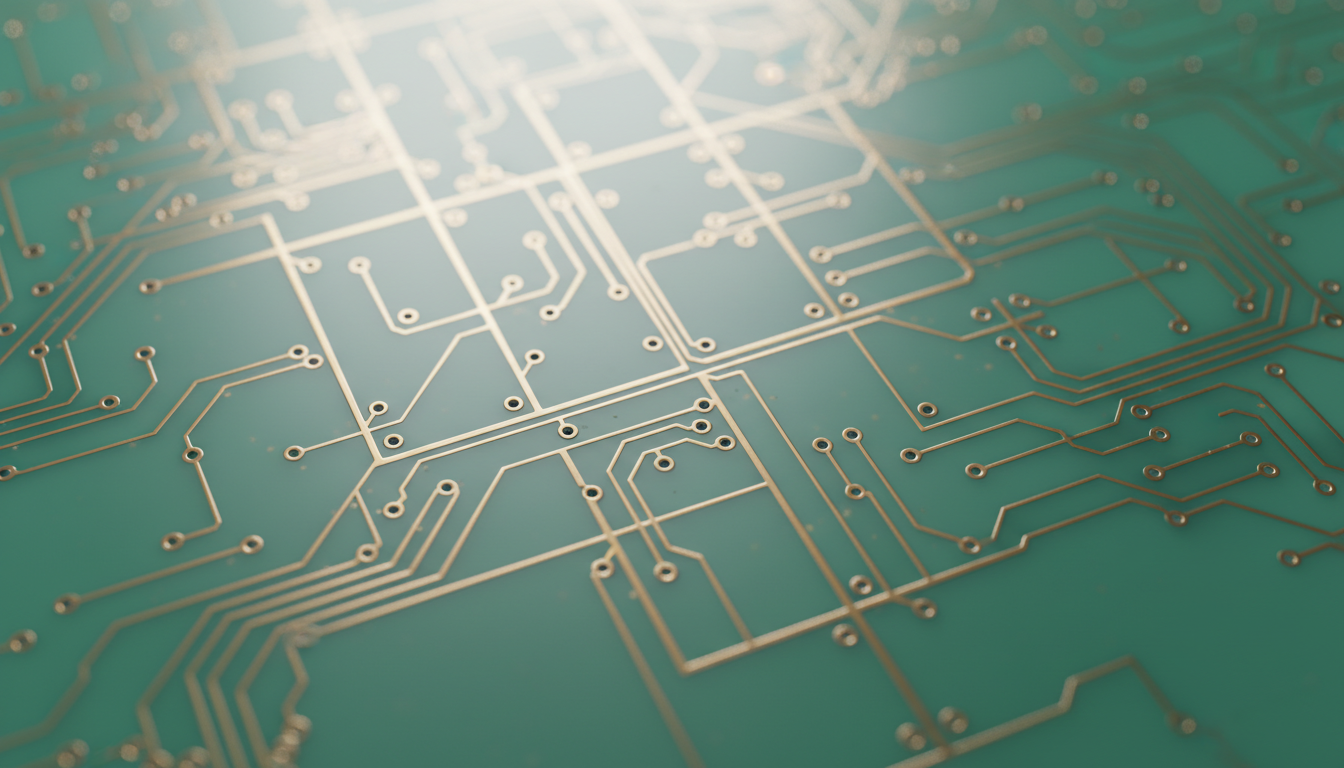

スイッチを超えて：PCBマトリックススキャンが遅延に与える影響
競技ゲーミングのパフォーマンス向上を追求する中で、メカニカルスイッチがマーケティングの中心になることが多いです。しかし、技術に詳しいゲーマーやカスタムキーボード愛好家にとって、スイッチははるかに複雑な電子パイプラインへの物理的な入り口に過ぎません。総入力遅延はスイッチの作動点で決まる単一の値ではなく、物理的な移動、信号のチャタリング除去、USBポーリング、そして最も重要なPCBマトリックススキャンレートを含む累積的な遅延です。
多くの高性能キーボードが8000Hzのポーリングレートを誇る一方で、一般的な技術的ボトルネックはマトリックススキャン周波数に隠れています。キーボードがUSBバスを8000Hz（0.125msごと）でポーリングしても、内部のキー・マトリックスを1000Hz（1.0msごと）でしかスキャンしなければ、パイプラインの停滞が生じます。本記事ではマトリックススキャンの技術的背景を解説し、PCBの内部ロジックがスイッチ自体と同じくらい重要である理由を説明します。
キーボードマトリックスのアーキテクチャ
キーボードにはすべてのキーに専用の配線はありません。そのような設計では、標準的なTKLレイアウトで100本以上のトレースが必要となり、PCBの配線やMCUのピン数が非常に複雑になります。代わりに、エンジニアはマトリックスと呼ばれるグリッドベースのアーキテクチャを利用します。
標準的なマトリックスでは、キーは行と列に整理されています。キー入力を検出するために、MCUは各行に順番に電圧をかけて「ストローブ」し、その後各列の状態を読み取ります。回路が閉じている（キーが押されている）場合、電圧は行から列へ流れ、コントローラーに入力を知らせます。
MCUがすべての行と列を完全に一巡する周波数はマトリックススキャンレートと呼ばれます。USB HIDクラス定義（HID 1.11）によると、このデータがPCに報告される速度はポーリング間隔に依存しますが、内部スキャンが「新鮮な」データの主な供給源です。
物理層の制約：静電容量とクロストーク
スキャンの論理を超えて、PCBトレースの物理的特性が固定遅延を引き起こします。PCBトレースは固有の抵抗と静電容量を持ち、信号の「立ち上がり時間」（電圧が検出可能な閾値に達するまでの時間）を遅くすることがあります。
当社の分析によると、PCBトレースの容量性とクロストークにより、スキャンレートに関係なく0.1msから0.5msの信号伝播遅延が追加される可能性があります。これは隣接するトレース上の高速デジタル信号が互いに干渉するクロストーク現象によるものです。エンジニアはPCBクロストークガイドで詳述されている「3Wルール」（トレース幅の3倍の間隔を空ける）を用いてこれを軽減します。適切なシールドや接地がなければ、これらの物理層の非効率が入力ジッターとして現れます。
8000Hzのパラドックス：ポーリング対スキャン
業界が8000Hzのポーリングレートに移行したことで、遅延の測定と認識に大きな差異が生じました。1000Hzのポーリングレートは1.0msの間隔を提供しますが、8000Hzではほぼ瞬時の0.125msに短縮されます。しかし、マトリックススキャンレートがこの周波数に合っていない場合、高いポーリングレートはキーボードに更新を生成する頻度以上に「要求」していることになります。
パイプラインスタールの動態
USBのポーリング間隔がマトリックススキャン間隔より短い場合、システムは「パイプラインスタール」を経験します。例えば、8000Hzのポーリングだが2000Hzのマトリックススキャンレートのキーボードは、0.5msごとにしか新しいデータを報告できません。つまり、4回のUSBポーリングのうち3回は冗長または「古い」データを送信していることになります。
モデリング注記（パイプラインスタール分析）： 高性能ゲーミングキーボードのシナリオをモデル化し、不一致なレートが遅延に与える影響を示しました。
パラメーター 値 単位 理由 ポーリングレート 8000 Hz（ヘルツ） 標準的なハイエンド仕様 マトリックススキャンレート 2000 Hz（ヘルツ） 一般的な内部ボトルネック ポール間隔 0.125 ミリ秒 1 / ポーリングレート スキャン間隔 0.5 ミリ秒 1 / スキャンレート 理論上のジッター 0.375 ミリ秒 次のスキャンまでの最大待機時間 境界条件：これは決定論的なシナリオモデルであり、実験室での研究ではありません。MCUの処理負荷なし、USBの完全な同期を前提としています。
実際には、最適化されたデバウンスを備えた2000Hzのマトリックススキャンは、適切に実装されていない4000Hzのスキャンよりも応答性が高く感じられることがあります。これは、高周波数に伴う処理負荷や信号ノイズが原因です。リズムゲームや高APM（1分あたりのアクション数）シナリオでは、生の平均スキャン時間よりも、スキャン間隔のばらつき（ジッター）が0.05ms未満であることが重要で、一定のタイミングが筋肉の記憶の発達を助けます。
デバウンスロジックと電子的レイテンシ
メカニカルスイッチは物理的なデバイスです。スイッチ内部の金属接点が衝突すると、即座にクリーンな「オン」信号を作り出すわけではありません。代わりに数ミリ秒間「バウンス」や振動を起こし、連続したオン・オフ信号を生成します。MCUがすべてのバウンスを登録すると、1回のキー押下で「チャタリング」（複数の文字入力）が発生します。
これを防ぐために、ファームウェアはデバウンスアルゴリズムを使用します。従来、これらのアルゴリズムは信号が安定するまでの固定遅延（通常5msから20ms）を加えて入力を登録していました。しかし、これは速度との直接的なトレードオフです。
ハードウェアフィルタリングによる最適化されたデバウンス
高度なPCB設計は、適切な接地とハードウェアフィルタリングによりスイッチのバウンスノイズを60%から80%削減できます。これにより、ファームウェアは「イーガーデバウンス」アルゴリズムを使用でき、最初の接触を即座に登録し、その後のバウンスを短時間（「ロックアウト」時間）無視します。
物理層を最適化することで、高性能キーボードはデバウンス時間を0.1msまで短縮できます。これにより、安定性と速度の「偽の二分法」が実質的に解消されます。グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）にもあるように、ハードウェアレベルの信号調整はプロフェッショナルグレードの周辺機器の基準となりつつあります。
ケーススタディ：リズムゲーマーとラピッドトリガー
競技用リズムゲーム（例：osu!やStepMania）において、最も重要なレイテンシ要因はリセット時間、つまりキーが次の押下に準備できるまでの時間であることが多いです。従来のメカニカルスイッチは固定のリセットポイントを持ち、通常は作動点の約0.5mm上にあります。
ホール効果（磁気）の利点
ホール効果スイッチは、物理的な接点ではなく磁石とセンサーを使用しており、「ラピッドトリガー」技術を可能にします。これにより、キーが移動を始めた瞬間にリセットされ、移動距離の位置に関係なく即座に次の入力が可能になります。
高速な指のリフト速度（約150 mm/s）を持つリズムゲーマーを想定し、標準的なメカニカルスイッチとホール効果スイッチのリセット時間差をモデル化しました。
シナリオモデル：リセット時間の差分
変動あり メカニカル ホール効果（リアルタイム） 単位 リセット距離 0.5 0.1 mm（ミリメートル） リフト速度 150 150 mm/s（ミリメートル毎秒） デバウンスタイム 5.0 0.0 ミリ秒 合計リセット時間 ~8.33 ~0.67 ミリ秒 方法論：$t = d/v$を用いて計算。メカニカルは保守的に5msのチャタリング防止時間を含みます。ホール効果は磁気検知のためチャタリング防止時間はほぼ無視できます。 論理的まとめ：ホール効果スイッチの約7.6msのアドバンテージは、特定のリフト速度に基づく理論上の最大値です。実際の効果は個々の技術やゲームエンジンのポーリングに依存します。
1/1000秒単位のタイミングを狙うゲーマーにとって、8msのアドバンテージは非常に大きいです。これはダブルタップの精度向上や高速パターンのタイミングの一貫性に直結します。この性能向上はUSBのポーリングレートとは無関係で、PCBとセンサーマトリックスが物理入力を処理する方法によるものです。
NKRO、ゴースティング、そしてダイオードの配置
ゲーマーにとって一般的な悩みは「ゴースティング」です。複数のキーを押すと押していないキーが登録される現象や、「ジャミング」と呼ばれる追加のキーが登録されない現象です。これは、キーボード上のすべてのキーを同時に押せるNキーロールオーバー（NKRO）で解決されます。
多くの人がNKROをファームウェアの機能だと考えていますが、実際にはハードウェアの要件です。マトリックス内の各スイッチにはダイオードが必要です。ダイオードは電気の一方向弁として機能し、電流がマトリックス内で逆流して誤信号を生じるのを防ぎます。
NKRO対応とされるキーボードでゴースティングを診断する際、問題はしばしばコントローラー自体ではなく、PCBマトリックス上のダイオードの配置不良や冷たいはんだ接合に起因します。Mechanical-Keyboard.orgによると、スイッチごとに適切にダイオードを実装したマトリックスだけが、複雑な複数キー同時押し時に100％の信号完全性を保証する唯一の方法です。
最小遅延のための実装チェックリスト
高性能なPCBマトリックスを真に活用するには、システム全体の最適化が必要です。高いポーリングレート（8000Hz）はPCの割り込み要求（IRQ）処理に負荷をかけ、適切に管理されないとマイクロスタッターの原因となります。
- マザーボードへの直接接続：必ず背面のI/Oポートを使用してください。USBハブや前面パネルのヘッダーは帯域を共有し、高周波8000Hzデータパケットに必要なシールドが不足していることが多いです。
- CPU負荷の認識：8000HzのポーリングはCPU負荷を増加させます。割り込み頻度を処理してフレーム落ちを防ぐために、システムのシングルコア性能が高いことを確認してください。
- ファームウェアアップデート：メーカーはしばしばマトリックススキャンレートやデバウンスロジックを調整するファームウェアをリリースします。最適化されたバージョンを使用しているか、必ず公式ドライバーダウンロードを確認してください。
- DPIとポーリングの相乗効果：8000Hzのポーリングレートを飽和させるには、入力デバイスが十分なデータを生成する必要があります。マウスの場合は高速移動や高DPI設定が必要です。キーボードの場合は高いマトリックススキャンレートが必須です。
技術概要：見えないボトルネック
現代のゲーミングキーボードにおけるレイテンシは多層的な問題です。物理的なスイッチが触感を提供する一方で、PCBマトリックスとそのスキャンロジックが信号の速度と一貫性を決定します。
高性能キーボードの特徴：
- パイプラインの遅延を避けるため、USBポーリングレートに匹敵またはそれを超えるマトリックススキャンレート。
- 容量とクロストークを最小限に抑える最適化されたPCBトレース配線（0.1〜0.5msの節約）。
- 0.1msのデバウンスを可能にするハードウェアレベルの信号フィルタリング。
- 真のNKROと信号の完全性を実現するスイッチごとのダイオードアーキテクチャ。
これらの電子基礎を理解することで、ゲーマーはマーケティング用語に惑わされず、優れたエンジニアリングによって真の競争優位を提供するハードウェアを選択できます。
免責事項：この記事は情報提供のみを目的としています。技術仕様や性能向上は、個々のハードウェア構成、ファームウェアのバージョン、ユーザーの操作方法によって異なる場合があります。安全性や保証に関する情報は必ず公式メーカーのドキュメントを参照してください。
