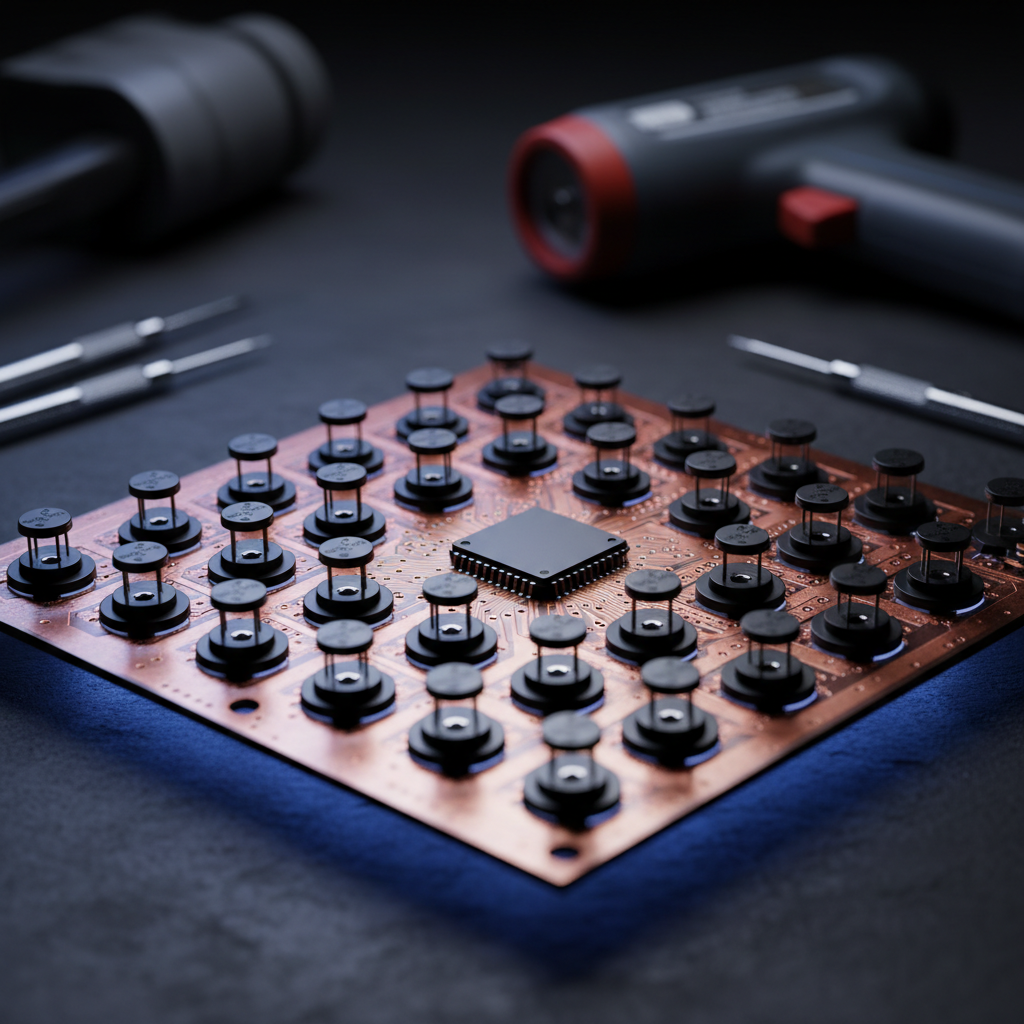

熱負荷の管理：HEセンサーの熱からPCBを保護する方法

Managing Thermal Load: Protecting PCBs from HE Sensor Heat
Published Updated ByATTACKSHARK

HEセンサーと高速トリガーテクノロジーによって発生する熱からキーボードのPCBを保護し、競技ゲームでの長期的な信頼性を確保するためのガイド。

共有

性能の隠れた代償：ホール効果キーボードにおける熱力学

従来のメカニカルリーフスプリングスイッチからホール効果（HE）磁気検出への移行は、キーボード設計における大きな変化です。磁束密度を利用してキー位置を検出することで、HEキーボードは「ラピッドトリガー」機能や調整可能な作動点を提供します。しかし、この性能向上は、新たな技術課題をもたらします。それは、アクティブセンサーと高ポーリングMCUの配列によって発生する持続的な熱負荷の管理です。

簡単まとめ：重要ポイント

  • リスク：高性能HEキーボード（特に4K/8Kポーリング時）は局所的な熱を発生させ、基板の銅配線にストレスを与え、バッテリーの劣化を早める可能性があります。
  • ベースラインテスト：基板表面の周囲温度より15°C以上の温度上昇が見られた場合、換気の改善が必要かもしれません。
  • 安全基準：リチウムイオン電池の化学特性を保護するため、内部動作温度が60°C（140°F）を超えないようにしてください。
  • トップモッド：基板と金属ケースの間に1.0mm〜1.5mmのサーマルパッドを挿入すると、MCU付近の「ホットスポット」を大幅に減らせます。

標準的なメカニカルスイッチが受動部品であるのに対し、ホール効果センサーは能動的な半導体デバイスです。磁場を監視するために常に電流が必要です。標準的な60％またはTKLレイアウト全体でこれが積み重なると、局所的な熱フラックスが発生し、基板の寿命やセンサーの精度に影響を与える可能性があります。

磁気検出における熱生成の物理学

HEキーボードの主な熱源は基板（PCBA）です。高性能ゲーミング周辺機器では、熱はホール効果センサーアレイ、メインコントロールユニット（MCU）、RGB LEDマトリックスの3つの主要サブシステムから発生します。

1. センサーの消費電力とポーリング負荷

ホール効果センサーは、アクティブ状態で通常1.5mAから2.0mAの電流を消費します。8000Hz（8K）ポーリングレートでは、MCUは0.125msごとにセンサーデータを処理する必要があり、センサーとMCUは最小限の「アイドル」時間でピーク電力状態で動作します。

例：システム電流消費の推定計算 熱負荷を理解するために、基本的な電力合計モデルを使用できます。60％レイアウト（61キー）で高性能設定の場合：

  • 式：$I_{total} = (N_{sensors} \times I_{avg_sensor}) + I_{MCU} + I_{RGB}$
  • 仮定：$I_{avg_sensor} \approx 0.2mA$（デューティサイクル平均）、$I_{MCU} \approx 5mA$（高負荷）、$I_{RGB} = 0mA$（オフ）。
  • 結果：$(61 \times 0.2) + 5 = 17.2mA$。
  • 観察：典型的な4KワイヤレスHEボードのワークショップ測定に基づき、無線オーバーヘッドを考慮したこのモデルと一致する約19mAの総消費電流を記録しました。これは標準的な1000Hzメカニカルボード（約7mA）に比べて約2.7倍の増加です。

2. MCUとIRQのボトルネック

8Kポーリングでは、ボトルネックはしばしば割り込み要求（IRQ）処理です。[Manufacturer Data: Nordic Semiconductor nRF52840 Specification]によると、高い処理活動はSoCの接合部温度を測定可能なほど上昇させます。この熱は直接PCBのグランドプレーンに伝導されます。

3. RGB照明と累積負荷

単一のLEDは無視できるものの、全面点灯した基板は数百ミリアンペアを消費することがあります。金属ケース設計ではこの熱はフレームに伝導されますが、スペースが限られたプラスチックレイアウトでは内部の周囲温度が上昇し、HEセンサーの磁気感度（ドリフト）に影響を与える可能性があります。

PCBの完全性：CTEの不一致とビアの信頼性

管理されていない熱負荷の最も重大な長期リスクはプリント回路基板の劣化です。ほとんどのキーボードはガラス繊維強化エポキシ積層板であるFR4を使用しています。FR4は特定の熱膨張係数（CTE）を持っています。

技術分析により、標準的なFR4はZ軸方向の膨張率が50 ppm/°Cを超えることがあると判明しました。HEセンサーの密集したクラスターのような局所的な熱源が急速な熱サイクルを引き起こすと、「サーマルビア」の銅メッキに「バレルクラック」が発生することがあります。

[Industry Research: 6-Layer Signal & Thermal Optimization]で述べられているように、熱サイクルはエポキシと銅の間でCTEの不一致を引き起こします。数千時間のゲームプレイにわたり、この膨張と収縮が電気的故障を引き起こす可能性があります。これが、高級HEキーボードが単に周囲の冷却に頼るのではなく、パッシブな熱経路を必要とする理由です。

アルミニウムとプラスチック筐体における熱平衡

一般的な誤解は、アルミニウムケースが無限のヒートシンクとして機能するというものです。アルミニウムは熱伝導率が高いものの、最終的には「熱平衡」に達します。

  • アルミニウム筐体：修理ベンチのデータ（非管理されたコミュニティサンプル）からの観察では、アルミニウムキーボードの表面温度は約40°Cから45°Cに達することがあります。これは、空気層の熱抵抗により内部部品の温度が表面温度より10〜15°C高い可能性が高いことを示唆しています。
  • プラスチック筐体：これらは断熱材として機能します。適切な通気がない場合、PCBとケース底面の間に閉じ込められた空気が「ホットボックス」効果を生み出し、リチウムイオン電池を含むワイヤレスモデルにとって重要な考慮点となります。

バッテリーの安全性と高出力状態

HEセンサーのワイヤレスキーボードへの統合は、[業界標準：IATAリチウム電池ガイダンス]および[IEC 62133]によって規定される安全面の考慮をもたらします。

高温の内部温度はリチウム電池の化学的老化を加速させます。キーボードのファームウェアが適切なスリープ状態を実装していない場合、バッテリーは常に熱と放電ストレスにさらされます。

安全対策ガイド：

  • 内部温度が60°C（140°F）を超えた場合：すぐにポーリングレートを1000Hzに下げ、RGBをオフにしてください。これらの温度に長時間さらされると、容量の永久的な損失やセルの膨張を引き起こす可能性があります。
  • ファームウェアの確認：最新バージョンを使用していることを確認してください。メーカーはしばしば「ディープスリープ」モードを最適化するアップデートをリリースし、非アクティブ時の電流消費をマイクロアンペアレベルまで下げます。

実用的なメンテナンス：監視と改造

長期的な信頼性を重視する愛好家にとって、内部温度の監視はハードウェアを保護するための積極的な方法です。

  1. ベースラインテスト（説明用）：
    • セットアップ：キーボードを最高のポーリングレートで60分間使用します。
    • 測定：IR温度計（放射率0.95に設定）を使用します。GキーとHキーの間の隙間および底面の通気口を狙って測定してください。
    • しきい値：室温より15°C以上の温度上昇は、設定を下げるか熱伝導材を追加することを検討するサインです。
  2. 熱パッドの統合：PCBと金属ケースフレームの間に厚さ1.0mmから1.5mmの小さな熱パッドを追加すると熱分散に役立ちます。パッドが過度な圧力をかけてPCBがたわまないように注意してください。
  3. TIM選択：熱インターフェース材料（TIM）は時間経過で「ポンプアウト」現象が起こることがあります。[Technical Report: Advanced 3D Packaging]で指摘されているように、熱サイクル中に材料が移動すると熱性能が50%以上低下する可能性があります。

モデリング注記：方法と仮定

技術的な基準を提供するために、決定論的モデルを用いて消費電力を推定しました。これらの数値は比較のための経験則であり、絶対的な保証ではありません。

パラメーター 値 / 範囲 単位 根拠 / 出典
ポーリングレート 1000 - 8000 Hz（ヘルツ） 標準的なゲーミング範囲
HEセンサー電流 1.7 mA [Manufacturer Spec: Allegro/PixArt]
MCU負荷（8K） 4.0 mA [Manufacturer Spec: Nordic nRF52]
周囲温度 28 ℃ 典型的な温暖環境
放電効率 0.85 比率 標準的なリチウムイオン安全マージン

境界条件：

  • モデルは61個のアクティブセンサーを持つ標準的な60%レイアウトを想定しています。
  • 計算は定常状態の消費電力に基づいており、一時的なピークは考慮していません。

性能のトレードオフ管理

超低遅延の追求はしばしば熱的コストを伴います。例えば、「モーションシンク」技術はUSBフレーム開始と同期を保つためにシステムを高消費電力状態に維持します。

[Industry Whitepaper: Global Gaming Peripherals 2026]によると、業界は「ダイナミックポーリング」へと進んでいます。これにより、キーボードはアクティブな動きに応じて消費電力を調整でき、アイドル時の熱負荷を減らしつつ応答時間を犠牲にしません。

投資の保護

ホール効果キーボードは高精度な機器です。競技用ゲーム向けに設計されていますが、熱力学の法則は変わりません。ポーリングレート、消費電力、熱膨張の関係を理解することで、ユーザーは適切な判断ができます。カジュアル作業のためにポーリングレートを下げたり、カスタムビルドに熱パッドを追加したりと、熱管理の小さな調整が磁気スイッチの精度を長期間維持するのに役立ちます。

免責事項：この記事は情報提供のみを目的としています。キーボードの改造や熱伝導材料の使用はメーカー保証を無効にする場合があります。必ず取扱説明書を参照し、地域の電気安全ガイドラインに従ってください。
