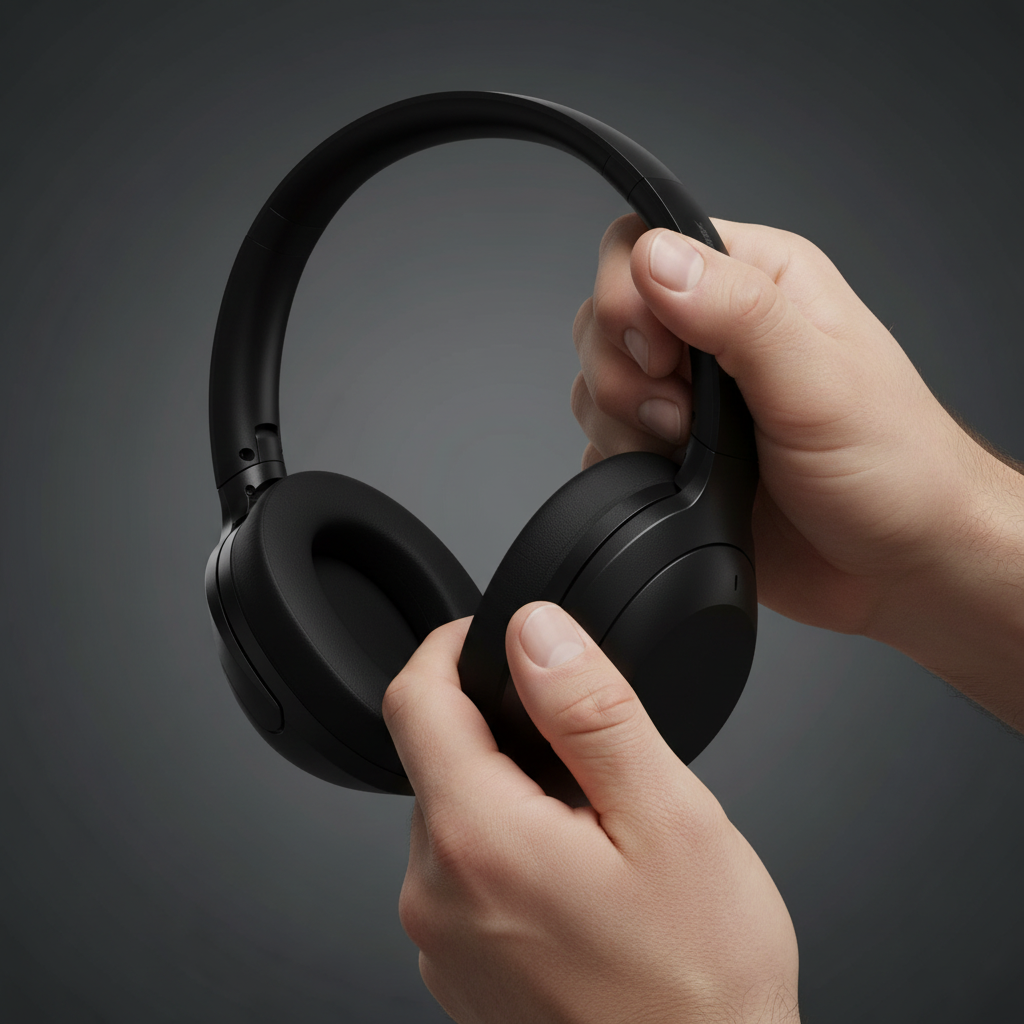

カップのガタつき防止：剛性の高い音響室の設計

剛性の高い音響室の設計：イヤーカップのガタつきを防ぐための技術的枠組み

高忠実度オーディオを追求するゲーマーはしばしばドライバー径や周波数特性に注目しますが、エンクロージャー、つまり音響室の構造的な強度も同様に重要です。剛性の高い音響室は、「イヤーカップのガタつき」と呼ばれる微振動を防ぎ、明瞭さと没入感を損なう機械的干渉を防止します。本記事では、ヘッドセットシェルを強化するための構造工学技術を検証し、激しい使用にも耐えうる音響性能を維持する優れた周辺機器を見極めるための技術的な指針を提供します。

イヤーカップのガタつきの機械的起源

イヤーカップのガタつきは単一の致命的な故障によることは稀です。むしろ、ヘッドセットの組み立て内での微小な動きの累積効果によって生じます。修理現場や分解分析で観察されたパターンに基づくと、主な原因はイヤーカップ本体ではなく、それらを接続する機械的インターフェースです。

2mmピボットのリスク

修理技術者がよく指摘する故障箇所はジンバルまたはヨークの組み立て部分です。これらの部品は「装着と取り外し」のたびに絶えずねじれを受けます。ヘッドセット設計の一般的な経験則として、厚さ2mm未満のプラスチック製ピボットポイントや構造的ジンバルは、機械的な遊びが発生しやすい高リスク箇所とされています。時間が経つと、この遊びによりイヤーカップがヘッドバンドから独立して振動し、低音の強いシーケンスや急な頭の動きで高周波のガタつき音が発生します。

ファスナー：セルフタッピングスクリュー vs. ねじ込み式インサート

ドライバーを内部バッフルに固定する方法が長期的な安定性を決定します。コスト重視の設計では、プラスチックポストに直接セルフタッピングスクリューを使用することがよくあります。コスト効果は高いものの、プラスチックのクリープや熱膨張によりこれらのファスナーは必然的に緩みます。権威あるエンジニアリングでは、ねじ込み式メタルインサートが推奨されます。これにより、永久的でガタつきのない取り付けが可能となり、ドライバーがデバイスの寿命を通じて音響室に完璧に結合され続けます。

音響エンクロージャーの物理と共振減衰

サウンドチャンバーは単なる保護シェル以上のものであり、圧力容器です。ドライバーが動くと内部の空気圧が変動します。チャンバーが正しく設計されていないと、これらの変動がエンクロージャーの自然共振周波数を励起します。

圧力容器効果

従来の考え方では、完全に密閉された剛性の高いチャンバーが騒音遮断に最適とされてきました。しかし、内部の空気ばねの動力学に関する研究は「圧力容器効果」を明らかにしています。完全に密閉された空洞構造は、内部の空気圧が特定の低周波数で緩んだ内部部品を励起するため、ラトルを悪化させることがあります。戦略的に通気や圧力均衡を設けた設計の方が、低周波の機械的ノイズを抑制するのに効果的です。

構造損失係数（$\eta$）

エンクロージャーの振動を効果的に減衰させるために、業界の慣行では自動車の騒音・振動・不快感（NVH）基準から借用した構造損失係数（$\eta$）0.1以上を目標としています。これは制約層ダンピングによって達成されます。有限要素解析（FEA）を用いてシェルの自然共振周波数を500 Hz以上にシフトさせることで、深い爆発音や低周波ボーカルなどの一般的な音源と共振しないように設計できます。

論理の要約：音響共振の分析では、材料の剛性と形状が共振ピークのシフトにおける主な変数であると仮定しています。$\eta > 0.1$を目標にすることで、振動エネルギーが可聴音ではなく無視できる熱に変換されることを保証します。

ドライバーアイソレーションと粘弾性ダンピング

ラトルに対する主な防御はドライバーマウントシステムです。直接的で硬いマウントは位置合わせを提供しますが、ボイスコイルのすべてのマイクロ振動をヘッドセットのシェルに直接伝えます。

多段階アイソレーション

最適化されたソリューションは、多段階のアイソレーションシステムを含みます。これは、安定性のために通常70Aデュロメーター程度の硬いガスケットと、シリコーンまたはソルボセイン製の二次的な柔らかいデカップラーを組み合わせています。この二次層が、マイクロ振動をイヤーカップのシェルに届く前に吸収します。

ATTACK SHARK G300 ANC 折りたたみ式超軽量デュアルモードヘッドホンのような高性能ユニットでは、軽量で210gの折りたたみ構造とアクティブノイズキャンセリング（ANC）に必要な剛性のバランスを取る必要があります。G300は40mmドライバーを使用しており、ANCマイクがシェルからの機械的な「自己ノイズ」を拾わないように精密なハウジングが求められます。

減衰剤の役割

経験豊富なオーディオエンジニアは、ドライバーとシェルの接触部の内縁に、硬化しない減衰剤（ブチルゴムなど）を塗布することがよくあります。これは「最後の手段のガスケット」として機能し、ユーザーがよくドライバーの故障と誤認する高周波のビビリ音を除去しますが、実際には「シェルとドライバー間の摩擦」が原因です。

機械的変数としての人間工学的フィット：シナリオモデル

ヘッドセットの安定性は単なる内部工学の問題ではなく、ユーザーがセットアップ全体とどのように関わるかによって影響されます。競技ゲーマーにとって、ゲームプレイの身体的ストレスは体を通じて振動をヘッドセットに伝達します。

競技ゲーマーシナリオのモデリング

95パーセンタイルの手の大きさ（約20.5cm）を持つ「大きな手の競技ゲーマー」を攻撃的なクローグリップでモデル化しました。このシナリオでは、手レベルの人間工学的ストレインが「人間-周辺機器チェーン」全体の安定性にどのように影響するかを評価しました。

モデリングノート（シナリオA）： このモデルは、高強度のゲームセッションにおける生体力学的ストレスと、それが機械的振動を発生させる可能性を検証します。

| パラメータ | 値 | 根拠 | | :--- | :--- | :--- | | グリップスタイル | 攻撃的なクロー | 高APM競技プレイで一般的 | | 手の長さ | 20.5 cm | 95パーセンタイル（大きい） | | セッション強度 | 高 | 絶え間ない迅速な微調整 | | ストレイン指数 (SI) | 約72 | Moore-Garg法に基づいて計算 | | リスクカテゴリ | 危険 | 重大な生体力学的負荷を示す |

振動経路の分析： この危険なストレインシナリオでは、ゲーマーの大きな手と攻撃的なグリップが「レバー効果」を生み出します。標準的な120mmマウスのフィット比率が約0.91と最適でないために生じる軽微な手の震えやぎこちないマウスの動きが腕を伝わって頭部に届きます。ヘッドセットのヨークやジンバルアセンブリが薄いプラスチック（2mm未満）を使用している場合、それが振動増幅器として作用します。高い手のストレインと柔軟なヘッドセット構造の組み合わせが、反応的なゲーム内動作中にカップのガタつき音を引き起こす「完璧な嵐」を作り出します。

材料科学：比剛性と単純な重量の比較

よくある誤解は、重いヘッドセットの方が本質的に「堅牢」でラトルが起きにくいというものです。しかし、材料科学では比剛性（剛性と重量の比率）がより重要な指標とされています。

カーボンファイバー強化ポリマー（CFRP）のような先進複合材料は、アルミニウムなどの従来の金属よりも高い比剛性を実現できます。これにより、首の疲労を引き起こす重量のペナルティなしに、剛性が高くラトルに強いシェルが可能になります。グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）によると、業界は音響共振問題の解決に「質量負荷」よりも「特定の形状」を重視する方向に進んでいます。

品質検証と基準

多くのメーカーはIEC 60268-7規格を音響システム機器の基準として引用しますが、この規格は主に電気音響性能を検証するものであり、ラトルに対する機械的な堅牢性を保証するものではありません。

実験室を超えて：ストレステスト

「ラトルフリー」設計の真の検証には、ISO 16750-3（主に自動車部品に使用される）に見られるような標準化された振動スペクトルに組み立て品をさらす必要があります。これらの試験は輸送や日常の取り扱いなどの実際のストレスをシミュレートします。

さらに、すべての最新のワイヤレスヘッドセットは、IEC 62368-1のような安全基準に準拠している必要があります。これは音声/映像およびICT機器の安全性をカバーしています。IEC 62368-1は主に熱的・電気的な危険防止に焦点を当てていますが、これらの安全試験に合格するために必要な構造的な強度は、音響品質に必要な剛性と重なることが多いです。

ラトルフリーのヘッドセットを選ぶ：技術的チェックリスト

長期的な音響安定性を評価する際、ユーザーはマーケティング仕様を超えて、エンジニアリングの基本原理を検討するべきです：

1. ヨークの検査： ジンバルは強化素材でできていますか？わずかなねじりを加えたときに剛性を感じますか？薄くて細いプラスチック接続の設計は避けてください。
2. 固定具の確認： 目に見える場合、ネジは金属インサートに取り付けられていますか？これは長持ちする設計の証です。
3. 重量と剛性のバランス： 叩いたときにヘッドセットが空洞感や「ピン」という音がしますか？高品質なシェルは鈍くこもった音がし、高い内部ダンピングを示します。
4. 折りたたみの堅牢性： ATTACK SHARK G300 ANCのような折りたたみモデルでは、ヒンジに確実な位置決め機構があり、展開時にぐらつかないことを確認してください。G300の90°回転イヤーマフはフラットに折りたためるよう設計されていますが、内部配線とピボットポイントはチャンバー内の「ケーブルのガタつき」を防ぐためにしっかり固定されている必要があります。
5. アイソレーションマウント： 高音質ヘッドセットは、技術文書で「アイソレートドライバーチャンバー」や「ガスケットマウントドライバー」をよく言及します。これらの特徴は、カップのガタつきを防ぐことに重点を置いている直接的な指標です。

音響のための構造工学の概要

剛性の高いサウンドチャンバーは、一貫した音響性能の基盤です。薄いジンバルや不十分な固定などの機械的リスク、構造損失係数や多段階アイソレーションなどの音響的解決策を理解することで、ゲーマーはより賢明な選択ができます。これらの原則で設計されたヘッドセットは、購入時に優れた音質を提供するだけでなく、長年の競技使用においてもその明瞭さを維持します。

免責事項： 本記事は情報提供のみを目的としています。人間工学的評価および「ストレインインデックス」の計算はシナリオモデリングに基づいており、医療アドバイスを構成するものではありません。既存の反復性障害や聴覚障害をお持ちの方は、集中的なゲームプレイや高音量オーディオ機器の使用を始める前に、資格のある専門家に相談してください。

出典：

• グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）
• IEC 62368-1: 音声/映像、情報通信技術機器 - パート1: 安全要件
• Listen, Inc. - ヘッドホン規格（IEC 60268-7）
• ISO 7250-1: 技術設計のための基本人体寸法
• Attack Shark - ガスケット対トレイマウントのダンピングガイド
