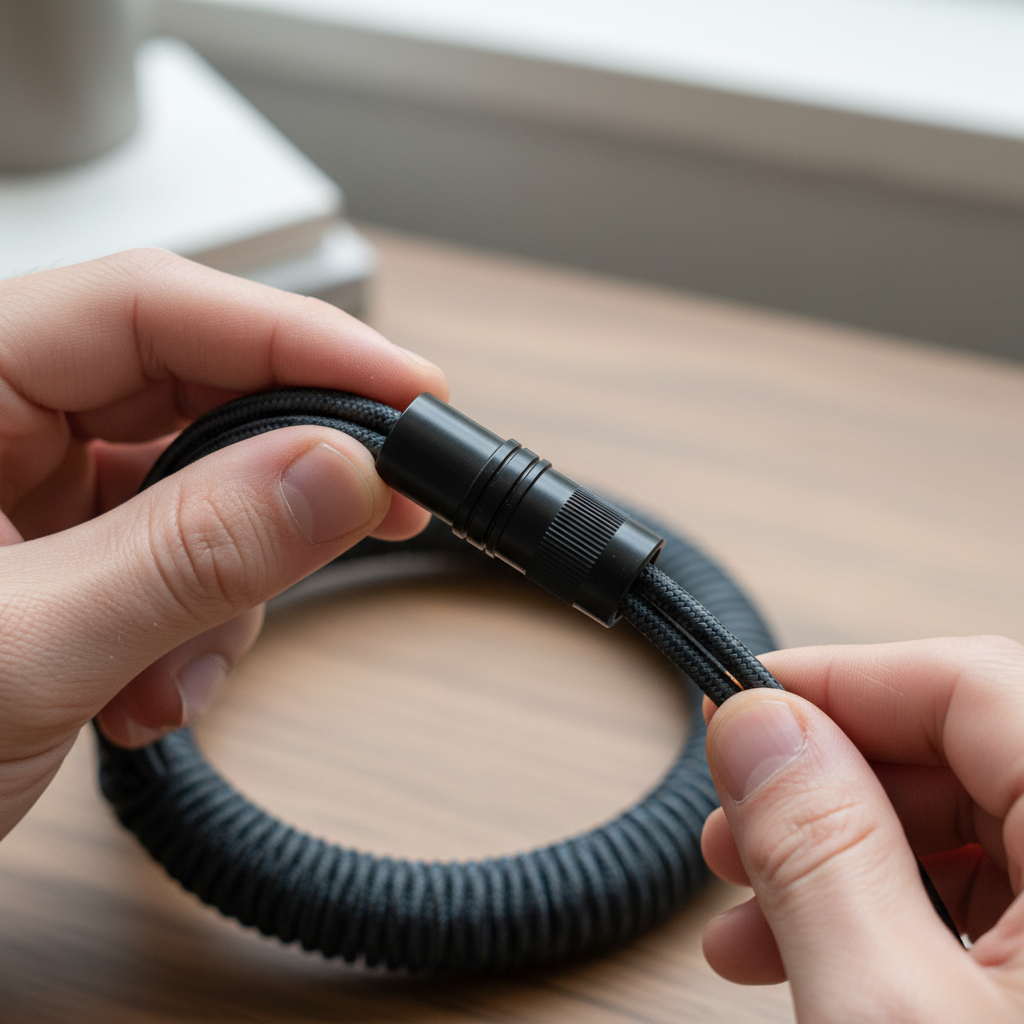

カスタム接続の構造：アビエーターコネクターの理解
エンスージアスト向け周辺機器の世界において、アビエーターコネクターはニッチな工業部品からカスタムキーボード文化の中心的存在へと変貌を遂げました。頑丈でねじ込み式の円形デザインが特徴で、このGXシリーズと呼ばれるコネクターは、美的パーソナライズとモジュラー機能性の橋渡し役を果たします。コストパフォーマンスを重視するゲーマーやキーボードビルダーにとって、これらの接続の技術的な細部を理解することは、信号の完全性を保ちながら特定のデスクトップのビジュアルアイデンティティを実現するために不可欠です。
アビエーターコネクターの人気は、「着脱可能」なケーブルセグメントを可能にする点にあります。このモジュール性により、ユーザーはPCからホスト側ケーブルを抜かずに、キーボード側のケーブル（しばしばコイル状）を異なる美的テーマに交換できます。しかし、陽極酸化仕上げや編組スリーブの下には、特に高性能ゲーミング環境でのパフォーマンスに影響を与える複雑な電気的・機械的考慮事項があります。
技術的基礎：GX12対GX16規格
カスタムケーブルで最も一般的に使われるアビエーターコネクターはGX12とGX16です。これらの名称はコネクターのハウジング直径を指し、それぞれ12mmと16mmです。どちらも基本的な機能は同じですが、物理的なサイズと組み立てやすさのトレードオフがあります。
- GX12: ほとんどの現代カスタムケーブルの標準です。直径12mmの小型サイズは、エンスージアスト向けキーボードのスリムな美学によりよく合うスマートなプロファイルを提供します。
- GX16: より大きく、より「工業的」な外観のコネクターです。かさばりますが、より太いゲージのワイヤーを使うDIYビルダーにとっては、はんだ付けのための内部スペースが広く有利です。
物理的なサイズを超えて、内部のピン配置は最も重要な技術仕様です。USB-Cおよび現代のキーボードコントローラーの文脈では、4ピンと5ピンの選択は単なる見た目の問題ではなく、機能的な違いがあります。
現代のコントローラーにおける5ピンの必須性
一般的な誤解として、USBケーブルには4ピン（電源、グラウンド、データ＋、データ－）で十分だと考えられています。しかし、現代のカスタムキーボードケーブルでは、5ピンバージョンがますます好まれています。この構成は、設定チャネル（CC）信号用の専用ラインを提供します。
USB HIDクラス定義（HID 1.11）によると、標準HIDデバイスは特定のハンドシェイクプロトコルに依存しています。最新のUSB-C to USB-Cや高仕様のUSB-C to USB-A実装では、CCラインがないとホストデバイスがキーボードを認識できなかったり、低電力状態に切り替わる互換性問題が発生します。5ピンアビエーターを使用することで、CC信号が着脱可能なリンク全体で保持され、単純な4ピンスプリットでは解決できないデータドロップ問題を防ぎます。
論理的要約：コネクターピン配置の分析は標準のUSB 2.0または3.0データプロトコルを前提としています。5ピン構成の推奨は、CCラインの連続性が適切なデバイス列挙に必要なホール効果や高ポーリングレートキーボードに見られる最新のUSB-Cマイクロコントローラーとの互換性パターンに基づく経験則です。
信号の完全性とUSB 2.0のボトルネック
アビエーターコネクターは「過剰設計」の外観で評価されていますが、信号の完全性に対して重大でしばしば定量化されていないリスクをもたらします。USB 2.0の高速データ伝送は480 Mbits/sで動作し、この周波数ではコネクターの物理的形状が重要になります。
Electronic Designで指摘されているように、USB 2.0設計ではインピーダンス不整合により信号の完全性が重要な問題となります。標準のUSBケーブルは90Ωの差動インピーダンスに設計されています。アビエーターコネクターは元々低周波の産業用電力および信号用途向けに設計されており、制御されたインピーダンスを持っていません。
| パラメーター | 信号への影響 | リスクレベル |
|---|---|---|
| インピーダンス不整合 | 信号の反射とジッターを引き起こす | 8Kポーリングでは高い |
| 接触抵抗 | 電圧降下を引き起こす可能性あり | 中程度 |
| シールドされていないピン | EMI/RFIに対する感受性 | 中程度 |
| ケーブル長 | コネクターと組み合わせると減衰が増加 | 高（3メートル以上） |
標準の1000Hzポーリングレートで動作するユーザーにとって、これらの問題はほとんど認識されません。しかし、業界が8000Hz（8K）ポーリングレートに移行するにつれて、誤差の余地は狭まります。
高性能の制約：8000Hz（8K）ファクター
競技ゲームにおいて、レイテンシを低減するために8000Hzのポーリングレートが採用されています。これはほぼ瞬時の0.125msのポーリング間隔（1.0ms / 8）に相当します。このレベルの性能では、データ経路のすべてのコンポーネント—アビエーターコネクターを含む—が厳しく検証されます。
レイテンシとモーション同期の数学
8Kパフォーマンスを論じる際には、Motion Syncのスケーリングを理解することが重要です。標準の1000Hzでは、Motion Syncは約0.5msの遅延（ポーリング間隔の半分）を追加します。8000Hzでは、この遅延は約0.0625msに減少し、ほぼ無視できるレベルになります。ただし、この精度を維持するには、接続が完璧でなければなりません。
システムのボトルネックとUSBトポロジー
8000Hzの帯域幅を飽和させるには、システムに大きなIRQ（割り込み要求）処理能力が必要です。インピーダンス不一致によるパケットロスなど、航空用コネクターによって導入される不安定性は、CPUのスパイクやカーソルのカクつきを引き起こす可能性があります。
グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）によると、高性能周辺機器は理想的にはマザーボードの背面I/Oポートに直接接続するべきです。合計長が2.5〜3メートルを超える航空用ケーブルや、品質の低いコネクターを使用すると、8Kデータパケットの故障率が増加します。
方法論の注意（8K安定性のモデリング）：
- モデルタイプ：決定論的信号減衰モデル。
- 仮定1：ケーブル全長<3メートル。
- 仮定2：USB 3.0以上のポートへの直接接続（マザーボードの直接I/O）。
- 仮定3：1600 DPI設定（8K帯域幅を飽和させるには5 IPSの動きが必要）。
- 境界条件：このモデルは、シールドされていないデスクスピーカーや高出力電源アダプターからの外部EMIを考慮していません。
材料科学：耐久性と美観の比較
航空用コネクターの耐久性は、その金属構造に基づいて過大評価されがちです。実際には、一般消費者向けと航空宇宙グレードの部品には大きな差があります。
メッキと耐食性
ホビーパイロット用コネクターは通常、亜鉛合金または真鍮製のハウジングにさまざまな表面仕上げが施されています。航空宇宙グレードのベリリウム銅コネクターは10,000回以上の接続サイクルに耐えると評価されていますが、一般消費者向けの製品には公表された寿命データがありません。
Kaboluxの研究によると、金メッキは標準的なニッケルやスズに比べて、数千回のサイクルにわたり低い接触抵抗を維持するのに優れています。最良の耐久性を求めるユーザーは、酸化を最小限に抑えるために金メッキピンを備えたコネクターを選ぶべきです。酸化は古いケーブルでの断続的な接続問題の主な原因です。
陽極酸化処理と塗装仕上げの比較
美観の耐久性は愛好家にとってもう一つの重要な要素です。陽極酸化アルミニウム仕上げは、一般的に塗装や粉体塗装の表面より好まれます。
- 陽極酸化処理： 金属に一体化した非導電性の酸化膜を作り、傷や取り扱いに対して非常に耐性があります。
- 塗装/コーティング： 特にねじ式ロックリング周辺で時間とともに剥がれることがあります。
技術的警告： 陽極酸化処理は絶縁体です。高品質な職人製ケーブルでは、シールド/グラウンドの電気的連続性を確保するために、陽極酸化処理中に内部の接触面をマスキングする必要があります。コネクタの内部が完全に陽極酸化されていると、ケーブルのシールドが妨げられ、電磁干渉（EMI）が増加する可能性があります。
アビエーターケーブル実装における一般的な落とし穴
コミュニティのフィードバックや修理事例の共通パターンを観察すると、セットアップを損なう可能性のあるいくつかの「摩擦点」が浮かび上がります。
ストレインリリーフの故障
DIYおよび組み立て済みのアビエーターケーブルで最も一般的な故障箇所は、コネクタ接合部のストレインリリーフです。よく設計されたケーブルは、柔軟なブーツや強化されたヒートシュリンクを使用して、ハウジング内のはんだ付け接合部が主な曲げポイントにならないようにします。適切なストレインリリーフがないと、キーボードの移動やケーブルセグメントの交換による繰り返しの動きで、はんだが疲労し、ケーブル故障の「ダブルクリック」相当である断続的な接続不良が発生します。
色の一貫性と調達
美観の統合を重視するユーザーにとって、色合わせはよくある課題です。異なるメーカーが陽極酸化処理のために異なる染料ロットや「Cerakote」仕上げの化学組成を使用するため、アビエーターコネクタとキーボードケースの完璧な色合わせは困難です。趣味の世界では、バッチの一貫性を確保するために同じサプライヤーからコネクタと対応アクセサリーを調達するのが一般的な経験則です。
コンプライアンスと安全基準
ケーブルのような「パッシブ」コンポーネントであっても、規制遵守は安全性と材料品質の基準を確保します。高品質なコネクタは、有害物質を含まないことを保証するために国際基準に準拠しているべきです。
- RoHS（有害物質制限指令）： コネクタに鉛、水銀、カドミウムが含まれていないことを保証します。これは日常的に扱う製品にとって重要です。
- REACH： ヨーロッパの規制REACH規則（EC）No 1907/2006は、化学物質の製造と使用およびそれらが人の健康に及ぼす潜在的影響に対応しています。
- FCC/CE：コネクター自体は受動的ですが、組み立てられたケーブルはFCC機器認証の電磁波放射に関する要件を妨げてはなりません。
実用的な意思決定フレームワーク：コネクターの選び方
選択を助けるために、ユーザーの優先順位に基づく以下のシナリオを考慮してください。
シナリオA：競技ゲーマー（パフォーマンス優先）
- 優先事項：8000Hzポーリングの安定性、ゼロレイテンシ。
- 推奨：総ケーブル長は短く（2m未満）、5ピンGX12で金メッキ接点。過度なコイルは総線長と抵抗を増やすため避ける。電力/接地には24AWGまたは26AWG銅線を使用し、電圧安定性を維持。
シナリオB：美的愛好家（スタイル優先）
- 優先事項：視覚的な調和、「thocky」なデスク美学。
- 推奨：大胆な見た目のGX16コネクター付き大径コイルケーブル。長期的な色保持のために陽極酸化仕上げを優先。
シナリオC：マルチデバイスユーザー（機能優先）
- 優先事項：複数のキーボード（USB-C、Micro-USB、Mini-USB）間の切り替え。
- 推奨：すべての「デバイス側」端で同じアビエーターピン配置を使うモジュラーシステム。これにより、メインのホストケーブルをPCに接続したまま、キーボード側のセグメントを交換できます。
ベストプラクティスのまとめ
| 特徴 | 推奨仕様 | 重要な理由 |
|---|---|---|
| ピン数 | 5ピン | CCライン/USB-C互換性に必須 |
| 接点メッキ | ゴールド | 酸化を防ぎ低抵抗を維持 |
| ハウジング素材 | 陽極酸化アルミニウム | 優れた耐久性と耐傷性 |
| 内部配線 | 24AWG - 28AWG | RGB/高ポーリングの電力供給を確保 |
| ロック機構 | ねじ込みリング | ゲーム中の誤抜けを防止 |
最終的に、アビエーターコネクターはメカニカルキーボードの工業的起源と現代の個性表現の欲求をつなぐ架け橋です。機能的な利点はモジュール性とポート保護にありますが、その技術的実装には慎重なバランスが必要です。5ピン構成、金メッキ接点、堅牢なストレインリリーフを優先することで、愛好家はスタイルの追求が現代のゲーミング機器に求められるほぼ瞬時のパフォーマンスを犠牲にしないようにできます。
免責事項：この記事は情報提供のみを目的としています。電子ケーブルの改造や製作は、誤った操作によりショートや接続機器の損傷のリスクがあります。高価なハードウェアに接続する前に、必ずマルチメーターでピン配置を確認してください。
