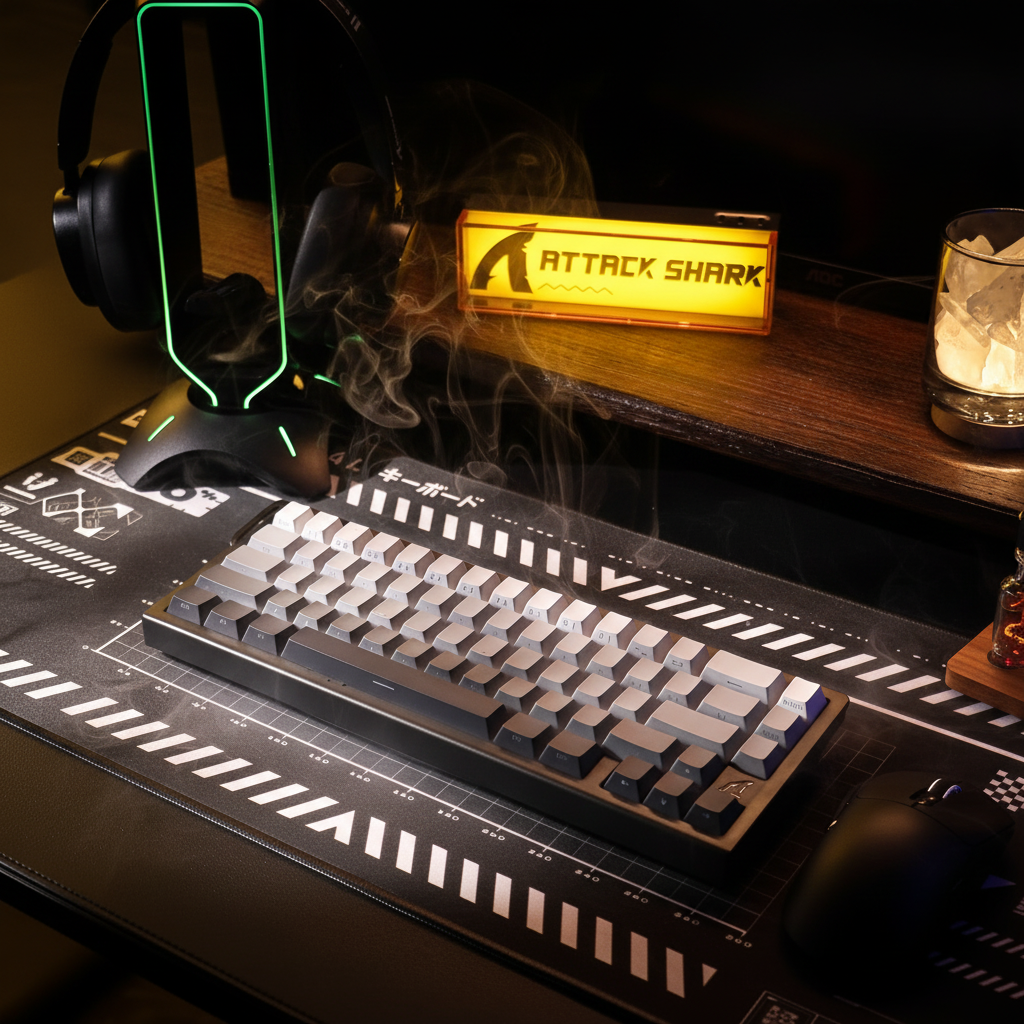

垂直クリアランス：低いモニタースタンド用の設置設計

垂直クリアランス：低いモニタースタンド向けセットアップの設計

「クリーン」な机の美観や視線を下げるエルゴノミクスの利点を追求する中で、多くのパフォーマンス志向のゲーマーは低いモニタースタンドや机下のキーボードトレイを採用しています。しかし、見落とされがちな重要な摩擦点は垂直クリアランス、つまり周辺機器とオーバーハング構造の間の物理的な空間です。これは単なる美観の問題ではなく、操作範囲や生体力学的効率における重要な変数となり得ます。

垂直スペースが制限されている場合、手の姿勢、マウスセンサーの位置、キーボードの高さの相互作用によって、高速な「フリック」が可能か、機械的な干渉が起こるかが決まります。当社の技術サポートログやエルゴノミクスのトラブルシューティングで観察された一般的なパターン（制御された臨床研究ではなく内部の定性的観察に基づく）によると、多くのセットアップ問題は垂直クリアランスを静的な隙間として扱い、動的な操作ゾーンとして認識していないことに起因しています。

操作クリアランスの動態

ゲーム環境における垂直クリアランスは、2つの異なるゾーンで構成されます：

1. クランプクリアランス：モニターアームや机の端のアクセサリーなどのハードウェア取り付けに通常約1インチ（25mm）が必要です。コンピュータ周辺機器とその取り付けハードウェアを分類するUSITC調和関税表（HTS）によると、これらの部品は構造的安定性を目的としています。しかし、背面に取り付けられたクランプはモニターを前方に押し出すことが多く、使用可能な机の奥行きや垂直の操作空間を減少させる可能性があります。
2. 操作クリアランス：手と周辺機器がスタンドやトレイの裏側に接触せずに動くために必要なスペース。セットアップ調整の実用的な方法として、ピボットポイント（机の表面から手の最も高い点までの垂直高さ。通常は手のひらの下側の関節またはグリップによっては中間の関節）を特定します。

経験則の目安：当社の内部シナリオモデリングに基づき、高速な垂直調整を考慮して、測定したピボットポイントからオーバーハングの裏側まで約15mmのクリアランスを最低限確保することを推奨します。

セットアップの測定方法：実用的なチェックリスト

セットアップを最適化するために、標準の定規またはノギスを使って以下の測定を行うことをお勧めします：

• ピボットポイントの高さを測定：好みのグリップでマウスを握り、机の表面から最も高い指の関節の上部までの距離を測定してください。
• センサーの高さを測定：机の表面からマウスの光学センサーの中心までの距離を測定してください（可能であればメーカーの仕様を参照）。
• 合計スタックを計算：（マウスパッドの厚さ）＋（グリップ時のマウスの高さ）＋（15mmのバッファ）。
• キーボード前面の高さを確認：机からスペースバーの上部までの高さを測定してください。
• 干渉ゾーンの特定：机からモニタースタンドまたはキーボードトレイの最も低い部分までの距離を測定してください。これが「合計スタック」よりも小さい場合、プレイ中に接触が発生する可能性があります。

センサーの高さと「接触トラップ」

よくある技術的な見落としの一つは、マウスセンサーの高さが手のひらに対して高すぎることです。クリアランスが低いセットアップでは、センサーが比較的高い位置（例：机の表面から20mmを超える）にあると、「接触トラップ」が発生する可能性があります。広範囲で強度の高いフリック動作中に、手の甲や指の関節がモニタースタンドに当たり、ドラッグやトラッキングの不安定さを引き起こすことがあります。

この問題は、手の大きいゲーマー（約20〜21.5cm）でより顕著になることが多いです。超大型の手のサイズを想定したシナリオモデルに基づくと、このカテゴリのユーザーは標準的な120mmゲーミングマウスに合わせるために積極的なクロウグリップを採用することがあります。この姿勢は手のアーチの高さを増し、利用可能な垂直クリアランスを実質的に消費します。

比較運用データ：推定垂直スタック高さ

キーボードトレイの最適化とスイープ角度

キーボードトレイを使用しているユーザーにとって、前面の高さ—スペースバーの列の高さの測定値—は主なボトルネックです。中立的な手首の位置を維持するためには、前面の高さが30mm未満であることが一般的に推奨されます。これを超えると手首が上がりやすくなり、負担が増え、マウスの垂直方向の動きの範囲が狭くなる可能性があります。

キーボードの高さとマウスのスイープ快適性には直接的な相関があります。内部モデリングの経験則に基づくと、キーボード前面の高さが5mm低くなるごとに、ユーザーは約7〜10度の追加の快適なマウススイープ角度を得ると推定されます。これは、キーボードが低いほど腕がデスク表面に近づき、肘から手首への軌道が平坦になるためです。

人体計測モデリング：大きな手のゲーマーシナリオ

これらの測定の重要性を示すために、ANSUR IIデータによる男性の95パーセンタイルにあたる手長21.5cmの競技ゲーマーがクローグリップを使用するシナリオをモデリングしました。

グリップフィットと姿勢の分析

このサイズの手の場合、理想的なマウスの長さは約138mmです。標準的な120mmのハイパフォーマンスマウスを使用すると、「グリップフィット比率」は約0.87になります。この約13％の不足は、多くの場合ユーザーを「ハイブリッドクロー・フィンガーチップ」グリップに強制します。

モデリングされた生体力学的影響：

1. アーチの増加：コントロールを維持するために手はより急なアーチを描く必要があり、平らな手のひらのグリップと比べてナックルが推定15〜20mm高くなる可能性があります。
2. 手首の伸展：当社のモデリングによると、この最適でないフィットは手首の伸展を約10〜15度増加させる可能性があります。低クリアランス環境では、この高い姿勢が垂直方向のエイミング動作中にモニター台との接触をより起こしやすくします。

注：この分析は一定のクローグリップ係数（k ≈ 0.6）を仮定し、集団レベルの平均値を利用しています。個々の生体力学は異なる場合があります。

精度要件：DPIと解像度スケーリング

垂直クリアランスの制約はしばしば「アームエイミング」（肘を支点に使う動き）を促します。この動作メカニクスの変化はセンサー設定の再調整を必要とする場合があります。IEEE通信研究で最初に定義されたナイキスト・シャノン標本化定理を用いて、ピクセルレベルの忠実度を維持するためのDPIの理論的下限を推定できます。

DPIヒューリスティックの計算方法： 「ピクセルスキップ」を避けるために、センサーの解像度（DPI）はゲーム内感度で必要なPPI（Pixels Per Inch）と同等かそれ以上であるべきです。

• 計算式： $DPI_{min} \approx \frac{(水平解像度 \div (視野角 \div 360))}{感度 (cm) \times 0.3937}$
• 例：1440pディスプレイ（2560px）、視野角103°、50cm/360°感度の場合：
  • 360°あたりのピクセル数 ≈ 8,947
  • 距離（インチ） ≈ 19.68
  • 理論的下限：約455 DPI（解像度に合わせるため）。ただし、エイリアシングのない微調整のためのナイキスト限界を考慮すると、900〜1000 DPIの理論的範囲がより安全な数学的基準となります。

実際には、これらのセットアップには1000〜1600 DPI範囲を推奨します。より高いDPI設定は、物理的な垂直範囲が限られている場合に有益な、より滑らかな微調整を可能にします。

表面の選択：硬いパッド vs. 柔らかいパッド

低クリアランス環境では、マウスパッドの選択は技術的な決定事項です：

1. 積み重ね高さの管理：ベースレベルで1ミリメートル節約するごとに、操作可能な隙間が増えます。
2. 滑りの一貫性：柔らかいパッドはマウスが圧力でわずかに「沈み込む」ことを許します。狭いスペースでは、この沈み込みがトレイやスタンドの端に引っかかる原因となることがあります。
3. センサーキャリブレーション：多くの高性能センサー（例：PixArt PAW3395）はリフトオフディスタンス（LOD）の調整が可能です。硬い表面はより予測可能なLODを提供し、垂直移動が制限されている場合に役立ちます。

安全性および適合性サイドバー

セットアップを最適化する際は、すべての周辺機器が国際的な安全基準を満たしていることを確認してください。EU無線機器指令（RED）によると、無線機器は特定のEMCおよびRF曝露制限に準拠する必要があります。さらに、リチウムイオン電池を使用する高性能無線機器は、安全な使用のためにUN 38.3基準に準拠しなければなりません。機器が長期的な信頼性のために認証（FCC、CE、UKCA）を取得していることを確認してください。

低クリアランス環境向けの技術的推奨事項

垂直に制約された環境でパフォーマンスを最大化するために、以下の調整を検討してください：

• センサーの高さを低く優先する： センサーが底面から20mm以下のマウスを目指してください。
• キーボードの高さを30mm未満に抑える： トレイを使用する場合、キーボードの前端を低く保つことでマウスのフリック時の垂直アークを維持できます。
• 1600 DPIに調整する： 狭いスペースで必要となる小さな物理的動きを補いながら、高精度のトラッキングを維持できます。
• 硬い表面を使う： 2mmの硬質パッドは全体の積み重ね高さを最小限に抑え、一貫した滑りを保証します。

垂直クリアランスを測定可能な制約として扱うことで、ゲーマーはエイムを損なう微妙な機械的干渉を減らすことができます。フォームファクターの動態については、キーボード幅とエイムのガイドをご覧ください。

方法論と前提条件 提供される洞察は、ISO 9241-410のエルゴノミクス原則とANSUR IIの人体計測データを用いた決定論的シナリオモデリングに基づいています。DPIの計算にはナイキスト-シャノン標本定理を標準的なゲーミング解像度に適用しています。これらの結果は技術的な指針として意図されており、ハードウェアの形状や主観的な快適さにより異なります。

免責事項： 本記事は情報提供のみを目的としており、専門的な医療アドバイスを構成するものではありません。作業環境を大きく変更する前に、資格のある理学療法士に相談してください。

参考文献

1. ISO 9241-410:2008 - 人間とシステムの相互作用のエルゴノミクス（国際標準）
2. IEEE - ノイズ下の通信（シャノン、1949年）（査読付き研究）
3. グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）（メーカー主導の調査）
4. USITC調和関税表（HTS）（政府標準）
5. EU無線機器指令（RED）2014/53/EU（規制機関）
