精度の物理学：内部カスタマイズによる重心最適化
競技ゲーミングでは「完璧な」マウスを求める際、しばしば質量の軽減に焦点が当てられます。しかし、経験豊富なユーザーは重量は問題の半分に過ぎないことを理解しています。高速トラッキングとフリックショットの精度にとってより重要なのは、その質量の分布、すなわち重心（CoG）です。マウスの重さが50グラムでも、「テールヘビー」だと急激な垂直補正時に動きが鈍く感じられ、激しいスワイプ時に前方センサーがわずかに浮くことがあります。

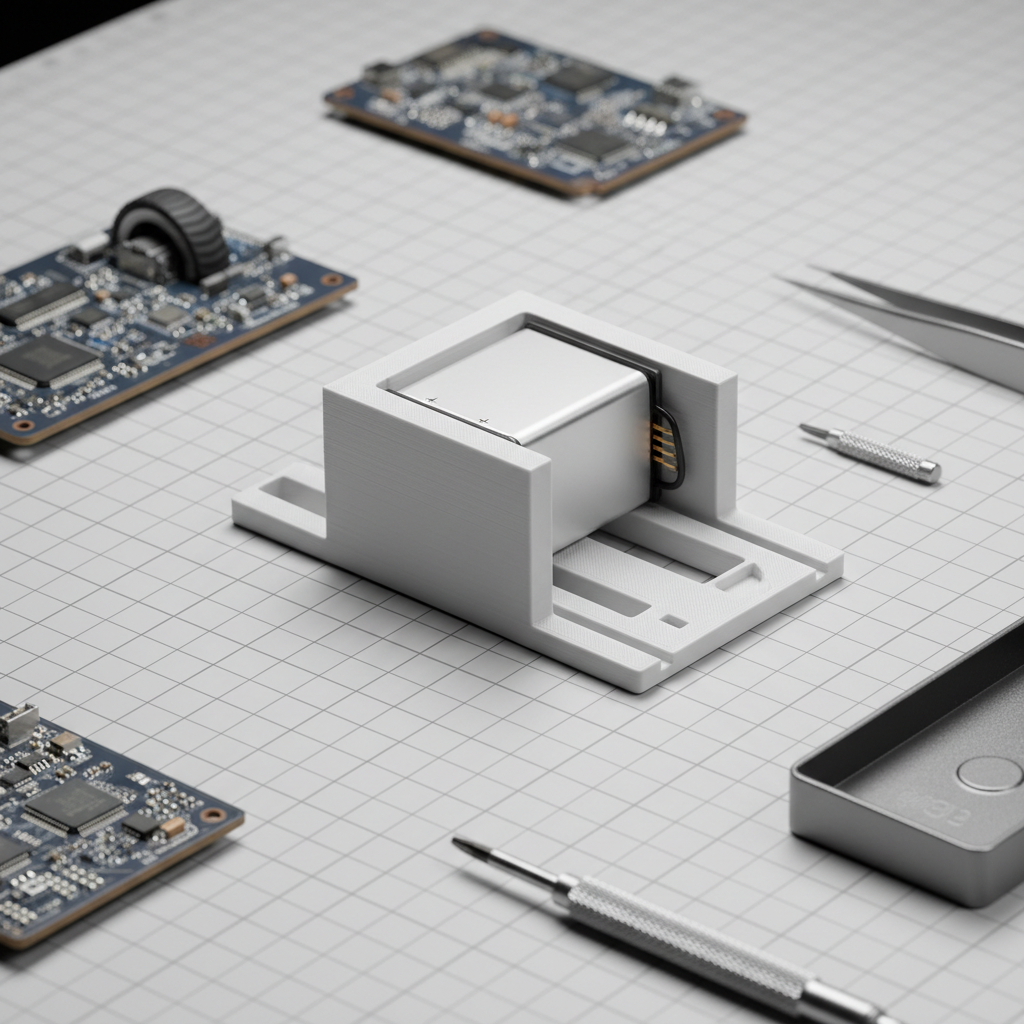

3Dプリントで製作されたカスタム内部ブラケットは、このバランス問題に対するモジュラーソリューションを提供する高度なハードウェア改造を表しています。静的な内部構造を調整可能なフレームに置き換えることで、ユーザーは通常ワイヤレス周辺機器で最も密度の高いバッテリーを移動させ、マウスの回転点を特定のグリップスタイルに合わせて調整できます。この技術ガイドでは、重量再分配のメカニズム、内部改造のCAD制約、高性能センサーのパフォーマンスへの影響を探ります。
重量分布の生体力学的影響
人間の手は複雑なレバーシステムとして機能します。指先グリップでは支点が指の近位関節にあり、ユーザーはマウスの回転慣性に非常に敏感です。重心がセンサーの後方にありすぎると、「フリック」を開始するためにより多くの力を必要とし、オーバーシュートや筋肉疲労の増加を招きます。
シナリオモデリング：大きな手の指先ユーザー
不適切なバランスのリスクを定量化するために、競技ゲーマーで手の大きさが約20.5cm（男性の手の95パーセンタイルに相当）というシナリオをモデル化しました。これはANSUR II 人体計測データベースに基づいています。
Moore-Garg Strain Index（SI）を使用して、遠位上肢障害のリスクを評価する検証済みツールであり、高強度の微調整の作業負荷を分析しました。
| パラメーター | 値／範囲 | 単位 | 根拠／出典 |
|---|---|---|---|
| 努力の強度 | 2（持続的精度） | 乗数 | 低力だが高精度のエイミング |
| 1分あたりの動作回数 | 6（微調整） | 乗数 | FPSシナリオでの平均頻度 |
| 姿勢乗数 | 2（手首の偏位） | 乗数 | 手の大きさとシェルの不一致 |
| 動作速度 | 2（高速フリック） | 乗数 | 高速の競技的動作 |
| 計算されたSIスコア | 36 | スコア | 危険閾値（>5） |
モデリングノート： これは人間工学的リスク要因を特定するための決定論的シナリオモデルであり、制御された実験室研究や医療診断ではありません。高いSIスコア（36）は、標準サイズのマウスを使用する手の大きなユーザーが疲労による負担のリスクが高いことを示しています。このリスクは主に「姿勢」と「強度」の乗数によって引き起こされ、マウスの重心を前方に移動させて指への慣性負荷を減らすことで軽減できます。
バッテリーを約5〜10mm前方にスライドさせる3Dプリントブラケットを実装することで、ユーザーは重心を指の自然な支点に近づけます。実際にはこれにより微調整に必要な力が減り、負荷モデルの強度係数を下げる可能性があります。
モジュラー内部ブラケットの設計
「BalanceBase」モッドの主な目的は、PCBとバッテリーを支えつつ縦方向の調整を可能にする内部スケルトンを作ることです。これには周辺機器の内部空間制約を深く理解する必要があります。
1. 材料選択：PLA対PETG対先進ポリマー
ほとんどのDIYモッダーにとって、フィラメントの選択は剛性と重量のトレードオフです。
- PLA（ポリ乳酸）：最高の剛性を提供し、センサーとパッド間の距離を一定に保つのに重要ですが、脆いことがあります。
- PETG（ポリエチレンテレフタレートグリコール）：衝撃耐性が高く、組み立て時に折れにくいですが、PLAよりやや柔軟です。
- 先進材料：PEEKやDMLSアルミニウムのような工業用グレードの材料は優れた強度対重量比を提供しますが、個人のモッドにはコストが高く、DMLS部品は1個あたり100ドルを超えることもあります。グローバルゲーミング周辺機器産業ホワイトペーパー（2026年）によると、業界は同等の剛性をより低い質量で実現するために高性能ガラス繊維強化ポリマーに傾いています。
2. 構造的強度とリブ構造
メインボタンの「クリック感」を損なわずに重量を最小限に抑えるため、ブラケットには構造リブを使用する必要があります。これは、固体材料を取り除き、格子状またはT字梁構造に置き換えることを意味します。この技術は「トポロジー最適化」と呼ばれ、激しいゲームプレイ中にユーザーが下方向に力を加えてもフレームがたわまないことを保証します。
実践者のワークフロー：フィンガーバランステスト
ニュートラルバランスを達成するには試行錯誤が必要です。経験豊富なモッダーは最終組み立て前に「フィンガーバランステスト」を使って重心を確認することが多いです。
- 準備：内部コンポーネント（PCB、3Dプリントブラケット、バッテリー）を組み立てますが、トップシェルはまだ取り付けません。
- 支点：平らな面に2本の鉛筆または細い棒を約40mmの間隔で置きます。
- 位置決め：マウスボードを鉛筆の上に置き、1本の鉛筆がセンサーの真下に、もう1本がPCBの前端近くに来るようにします。
- 調整：カスタムブラケットに沿ってバッテリーをスライドさせ、基板が前後に傾かず完全に水平を保つ位置を見つけてください。
- 一時固定：プレイテストのために、ポスターテックや両面テープを少量使ってバッテリーをこの「中立」位置に固定してください。
専門的な見解：バッテリーを前方に動かしすぎるとマウスが「ノーズヘビー」になり、トラッキングは安定しますが垂直方向のフリックが難しくなることがよくあります。多くの競技タイトルでは中立のバランスが最も汎用的な出発点です。
電気的および信号の制約
ワイヤレスマウスの内部レイアウトを変更すると、無線周波数（RF）干渉に関連するリスクが生じます。
ファラデーケージ効果
リチウムイオンバッテリーは金属箔で覆われており、2.4GHz信号を遮断または反射することがあります。カスタムブラケットがバッテリーをPCB上のアンテナトレースに近づけすぎると、信号の「デッドゾーン」ができ、パケットロスや遅延増加を引き起こす可能性があります。
- 推奨：バッテリーケースとアンテナエリアの間に最低3〜5mmのクリアランスを確保してください。
- 検証：改造後のシステム遅延を監視するためにNVIDIA Reflex Analyzerなどのツールを使用してください。「マウス遅延」や「システム遅延」の急激な増加は、センサーの問題ではなく信号劣化を示すことが多いです。
8000Hz（8K）ポーリングの考慮点
8000Hzポーリングのほぼ瞬時の0.125ms応答時間を求めるユーザーにとって、内部の安定性は非常に重要です。高いポーリングレートはCPUのIRQ（割り込み要求）負荷を増加させます。バッテリーやPCBの物理的な不安定さは、高解像度センサー（例：PixArt PAW3395）が意図しない動きと解釈する微振動を引き起こす可能性があります。
8000Hzの帯域幅を飽和させるには、ユーザーは800 DPIで少なくとも10 IPS（インチ毎秒）でマウスを動かす必要があります。1600 DPIなどの高設定では、一貫した8Kデータストリームを維持するために5 IPSで十分です。バランスの取れたマウスはこれらの高速での微細な動きを滑らかにし、アンバランスなシャーシに伴う「ジッター」なしでシステムにクリーンなデータを送ります。
安全性と規制遵守
特にリチウムイオンバッテリーなどの内部コンポーネントを扱う際は、安全基準の遵守が絶対に必要です。
- バッテリーの完全性：改造中にバッテリーが穿孔されたり圧縮されたりしていないことを確認してください。バッテリーは理想的には輸送安全のためにUN 38.3基準、および電子機器の安全のためにIEC 62368-1に適合しているべきです。
- RF適合性：内部構造の改造は、技術的にデバイスのRF特性を変える可能性があります。DIYモッドは一般的ですが、専門機関はデバイスがFCCパート15の意図的放射装置の制限内にあることを確認し、他の無線機器への干渉を避ける必要があります。
- 素材の安全性：モッドがゲーム環境に制限物質を持ち込まないよう、RoHS（有害物質制限指令）に準拠したフィラメントを使用してください。
高リフレッシュ環境でのパフォーマンス最適化
完璧にバランスの取れたマウスの視覚的効果は、高リフレッシュレートモニター（240Hzまたは360Hz以上）で最も顕著です。「1/10ルール」（ポーリングレートとリフレッシュレートの比率を10:1とする）はコミュニティの一般的な誤解ですが、実際の関係は知覚的な滑らかさにあります。高いポーリングレートはカーソルの「マイクロスタッター」を減らしますが、これを活かすには、ユーザーがこれらのモニターで描画可能な安定した高速スワイプを実行できるよう、物理的にバランスの取れたシャーシが必要です。
バランスモッドのための技術チェックリスト
- 重量目標：構造剛性を維持しつつ、総質量を5～10％削減することを目指してください。
- ピボットポイント：重心をセンサーの光学中心から±2mm以内に合わせてください。
- 接続性：IRQ競合を避けるために、フロントパネルヘッダーや電源のないハブではなく、マザーボードのUSBポート（リアI/O）を直接使用してください。
- ファームウェア：ハードウェア変更後は、公式ドライバーでモッドを必ず検証し、センサーとMCUが正しく報告していることを確認してください。
結論
3Dプリントによるカスタム内部ブラケットは、単なる軽量化の手法ではなく、ゲーミングエルゴノミクスにおける精密工学のアプローチです。内部の質量を特定の手のサイズやグリップスタイルに合わせて移動させることで、競技プレイに伴う生体力学的負担を大幅に軽減し、高性能センサーの潜在能力を最大限に引き出せます。このプロセスは、特にRF干渉や構造剛性に関して技術的な注意が必要ですが、結果として得られる「完璧な」バランスは、一貫性と快適さにおいて定量的な優位性を提供します。
YMYL免責事項：この記事は情報提供のみを目的としています。電子機器の改造には、感電、火災、保証無効のリスクが伴います。リチウムイオン電池は常に細心の注意を払って取り扱ってください。技術的な自信がない場合は、専門家に相談してください。
