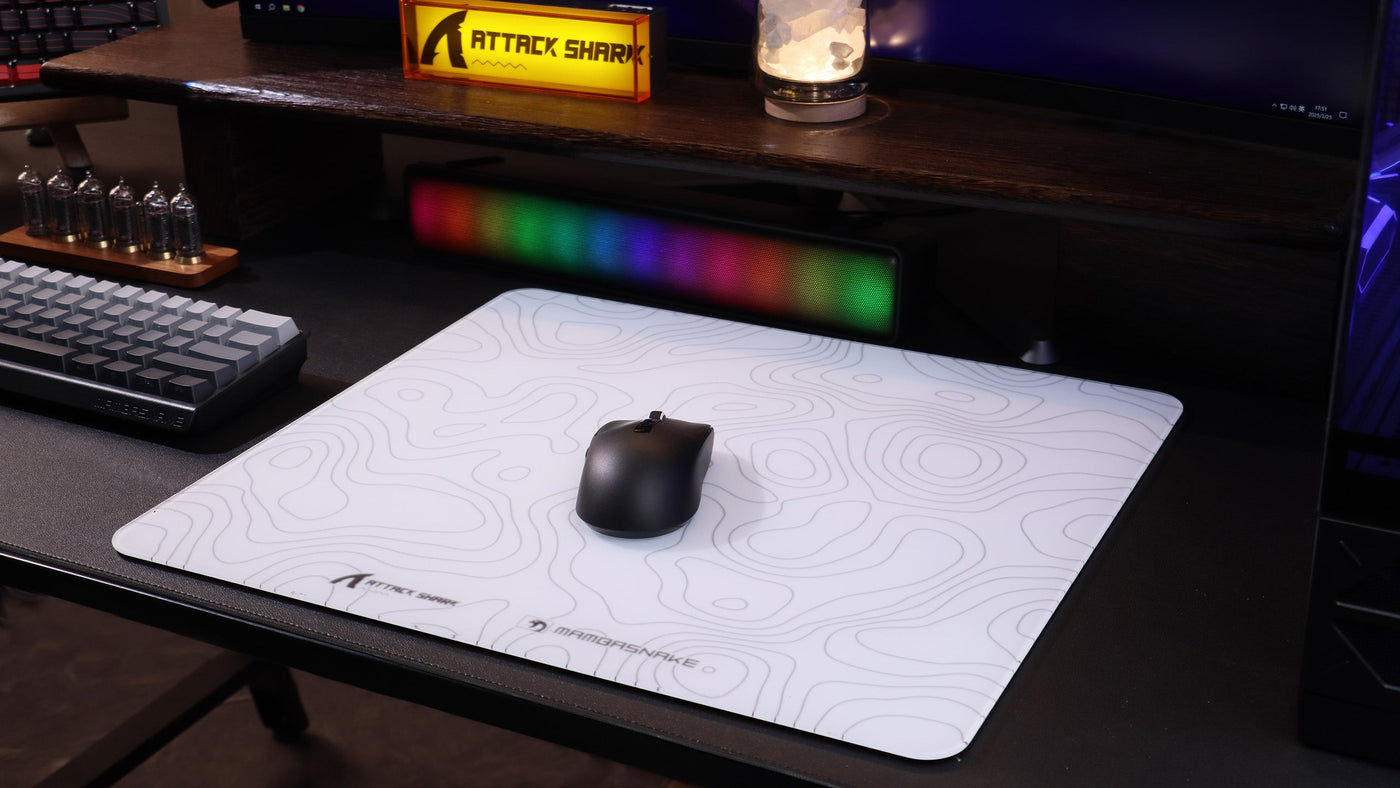

表面キャリブレーション：センサーとマウスパッドの調整

現代の光学センサーはマイクロエンジニアリングの驚異であり、毎秒数千枚の表面画像を捉えて物理的な動きをデジタル精度に変換します。しかし、PixArt PAW3395や高性能のPAW3950MAXのような最先端センサーであっても、周囲の環境から独立して動作するわけではありません。その性能は基本的にセンサーが動く表面に依存しています。サーフェスキャリブレーションは、マウスパッドの特定の質感、反射率、織り目に合わせてセンサーの動作を最適化するプロセスです。この調整がないと、ゲーマーは表面の不規則さをセンサーが誤認識して起こる「ジッター」や、一貫しないリフトオフディスタンス（LOD）に悩まされることがあります。

エグゼクティブサマリー：キャリブレーションの概要

• 主な目標：マウスパッドの織り目パターンをマッピングして「ジッター」を排除すること。
• 推奨DPI：1440pディスプレイで1:1の入力粒度を維持するために最低1,150DPI。
• 8Kポーリング要件：800DPIで10IPS以上を維持し、8000Hz信号を飽和させる必要があります。
• LOD検証：ソフトウェア設定を確認するために「CDテスト」（標準1.2mm厚）を使用してください。
• クイックチェックリスト：表面を清掃 → 円を描くキャリブレーション動作 → 手動LODテスト → 背面I/O接続。

グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）で強調されているように、業界はトラッキング基板に応じて照明やフレームレートを動的に調整する「サーフェスアウェア」ファームウェアへと移行しています。特にホワイトペーパーの第4.2節では、適応型フレームレートロジックが不均一な織物上での入力遅延を最大15％削減できると述べられています。DIY志向のゲーマーにとって、この相互作用のメカニズムを理解することは、単なるハードウェア仕様と実際のパフォーマンスの違いを生み出します。

光学トラッキングと表面の相互作用の仕組み

光学センサーは高速カメラのように機能します。LEDやレーザーで表面を照らし、レンズを通して反射光を捉えます。内部のデジタルシグナルプロセッサ（DSP）が連続する画像の差異を解析し、動きの方向と距離を計算します。

センサーが標準的な布製パッドの上を動くと、布の織り目が作る影を「見ています」。織り目が不規則だったりパッドが汚れていると、DSPは一貫した基準点を見つけるのに苦労し、トラッキングエラーが発生することがあります。サーフェスキャリブレーションは、センサーがパッドの特性を「マッピング」し、内部のゲインや感度を調整して表面データの異常値を無視できるようにすることで、これを軽減します。

素材の特性：布製、硬質、ガラス表面の比較

追跡環境は素材によって大きく異なります。それぞれにセンサー調整のための異なるアプローチが必要です。

1. 布製およびハイブリッドパッド

布製パッドは高い摩擦と停止力のため、タクティカルFPSプレイの標準として残っています。しかし、織物の織り目は本質的に不均一です。コーティングされた布パッドでは、キャリブレーションが不規則な織り目パターンによるジッターを大幅に減らすのに非常に効果的です。センサーを織り目の特定の「指紋」に合わせてトレーニングすることで、ファームウェアは揺れるカーソルとして現れるノイズを除去できます。

2. 硬質およびカーボンファイバーパッド

本物のドライカーボンファイバーを含む硬い表面は、バランスの取れた摩擦を持つテクスチャードサーフェスを提供します。これらの素材は一般的にX軸とY軸の追跡がほぼ均一です。USB HIDクラス定義（HID 1.11）によると、安定したレポートレートの維持は、センサーが高い「表面品質」（SQUAL）スコアを維持する能力に大きく依存しています。硬いパッドは、その構造的剛性と予測可能な鏡面反射により、布製よりも高いSQUALスコアを通常示します。

3. 強化ガラスパッド

ガラス表面は独特の課題を抱えています。超滑らかである一方、多くのセンサーは純粋なガラスの微細なテクスチャの欠如に苦戦します。高度なガラスパッドは、センサーに必要なフィードバックを提供するためにナノマイクロエッチングされたテクスチャを利用しています。ガラスでよくある落とし穴は、ファームウェアが低摩擦かつ高反射環境に最適化されていない場合、キャリブレーションがネガティブ加速を引き起こすことがある点です。

パフォーマンス指標：LODとポーリングレートの依存関係

表面のキャリブレーションは、リフトオフ距離（LOD）とポーリングレートという2つの重要なパフォーマンス指標と密接に関連しています。

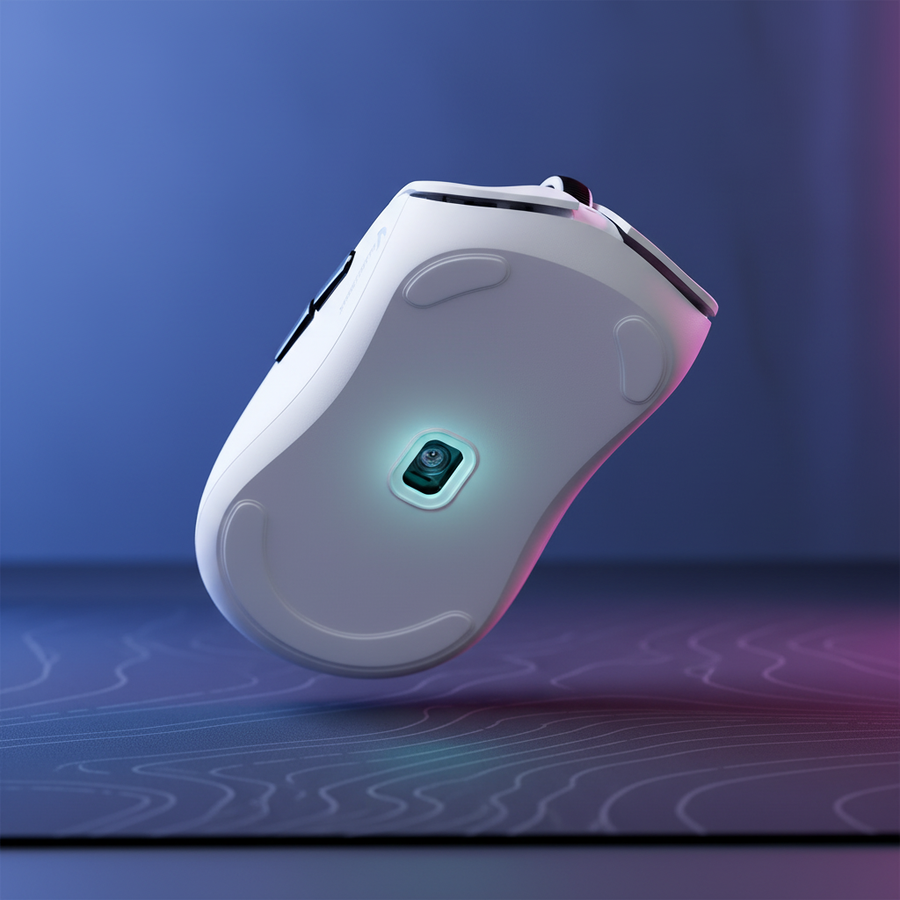

リフトオフ距離（LOD）について理解する

LODは、マウスを持ち上げたときにセンサーが追跡を停止する高さのことです。マウスの位置を頻繁に「リセット」する低感度プレイヤーにとっては、低いLOD（通常<1.0mm）が、持ち上げ時の意図しないカーソル移動を防ぐために重要です。マウスリフトオフ距離（LOD）に関する研究によると、センサーが一貫したLODを維持する能力は、表面の反射率に直接影響されます。

検証方法（CDテスト）： LODを確認するには、標準のコンパクトディスク（厚さ1.2mm）をマウスの後部の下に置きます。センサーがまだトラッキングする場合、LODは1.2mmより高いことになります。キャリブレーションにより、センサーは暗い光を吸収する布や明るく反射する硬いパッドのいずれにあっても「シャットオフ」閾値を正規化できます。

8000Hz（8K）ポーリングのボトルネック

最新の高性能マウスは8000Hzのポーリングレートを備え、0.125msの応答時間を提供します。しかし、この帯域幅を飽和させるには、センサーが非常にクリーンなデータを提供する必要があります。

8K飽和の公式： 8000Hzのレポートレートに十分なデータポイントを生成するための数学的要件は次の通りです： ポーリングレート（Hz） ÷ DPI = 必要速度（IPS）

• 800 DPIでは、1回のポーリングあたり1カウントを提供するために、マウスを10 IPS（毎秒インチ）で動かす必要があります。
• 1600 DPIでは、必要な速度は5 IPSに下がります。 表面キャリブレーションは、これらの動作中に生成されるデータが「ノイズ」から解放されることを保証し、CPUのIRQ（割り込み要求）処理のボトルネックを防ぎます。

DIY最適化ガイド：ステップバイステップのキャリブレーション

ハードウェアの性能を最大限に引き出すために、この体系的なキャリブレーション手順に従ってください。

1. 表面準備

• パッドを清掃：トラッキングエリアにほこりや油分がないことを確認してください。
• 新しいエリアを選択：パッドの最も使用頻度の高い部分で手順を行い、わずかな摩耗を考慮します。

2. キャリブレーション手順

• モーションコントロール：ゆっくりと一定の円運動を行います。速い動きはマッピングアルゴリズムを混乱させる可能性があります。
• カバレッジ：マウスを主要なゲームエリア上で8の字を描くように少なくとも10秒間動かします。
• LOD調整：キャリブレーション後、「CDテスト」を行います。1.2mmでトラッキングする場合は、ソフトウェアでLODを「Low」または「1mm」設定に下げてください。

3. 高解像度ディスプレイのためのDPI計算

トラッキング精度はディスプレイ解像度の影響も受けます。1440p（幅2560ピクセル）のディスプレイで競技プレイヤー向けに、「ピクセルスキップ」（移動カウントが複数ピクセルのジャンプになる現象）を避けるための最小DPIを計算します。（水平解像度 ÷ マウスの物理的移動距離（インチ））の式を使い、2インチの「フリック」範囲を持つユーザーには、サブピクセルの細かさを維持するために1,150 DPI以上を推奨します。

シナリオ分析：異なるユーザーペルソナ向けの最適化

シナリオA：タクティカルFPSプロ（布パッド、低感度）

• 戦略：低いLOD（1mm）を設定します。布の織り目を滑らかにするために積極的な表面キャリブレーションを行います。バッテリー寿命と応答性のバランスを取るために1000Hzまたは2000Hzのポーリングを使用します。

シナリオB：トラッキングスペシャリスト（ガラスパッド、高解像度）

• 戦略：解像度要件を満たし、高いポーリングレートを飽和させるために高DPI（1600以上）を使用します。ガラス面ではキャリブレーションを慎重に行い、負の加速が発生した場合はセンサーの「デフォルト」高性能プロファイルに戻してください。

電源管理と技術的制約

高性能チューニングには明確なトレードオフがあります。4000Hzのポーリングレートで動作すると、システム全体の電流消費（センサー＋MCU＋無線）が約 35-38mA.

推定バッテリー稼働時間： 標準的な500mAhセルの場合： 500mAh / 37.5mA = 約13.3時間. これは、1000Hz動作時の約60時間以上と比べて大幅な短縮を示しています（消費電流は約8mA）。

さらに、FCC機器認証の2.4GHzワイヤレス機器向けガイドラインによると、信号の完全性は干渉に非常に敏感です。ユーザーは高ポーリングレートの受信機をリアI/Oポートに直接接続するべきです。USBハブやフロントパネルのヘッダーを使用するとパケットロスが発生し、キャリブレーションの効果が損なわれます。

メンテナンスと長期的な一貫性

• 湿度の影響：布製パッドでは、湿気が摩擦係数を変化させます。トラッキングが「もたつく」感じがしたら、季節の変わり目に再キャリブレーションを行ってください。
• PTFE フットの摩耗：マウスの足が摩耗すると、表面との距離が変わります。スケートを交換した場合は、必ずセンサーの再キャリブレーションを行ってください。
• センサー レンズの清掃：圧縮空気を使ってセンサーウェルを清掃してください。一本の髪の毛でもソフトウェアのキャリブレーションで修正できない「スピンアウト」の原因になります。

免責事項：この記事は情報提供のみを目的としています。パフォーマンス結果は個々のハードウェア構成、システムソフトウェア、環境条件により異なる場合があります。バッテリー寿命やDPI閾値などの定量的な値は、標準的な実験室環境（2.4GHzの干渉なし環境、500mAhバッテリー容量）に基づく推定値です。
