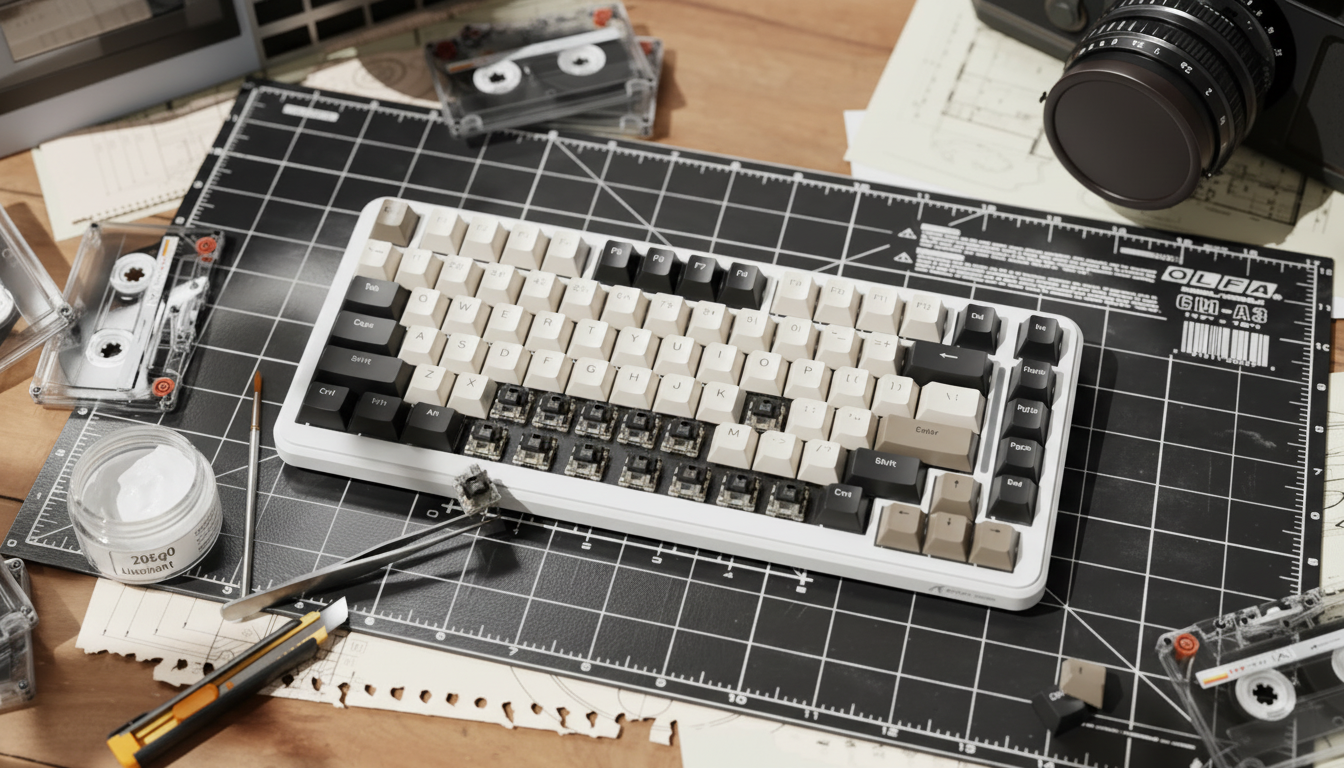

ホール効果フランケンスイッチ：精度のためのハウジング交換

Hall Effectフランケンスイッチの構造

「完璧な」キーストロークの追求は単なる機械的接点を超えています。愛好家コミュニティでは、異なるメーカーの部品を組み合わせて作るハイブリッドスイッチ「フランケンスイッチ」がHall Effect（HE）技術の領域に入っています。従来のメカニカルフランケンスイッチは音響と触感の「バンプ」プロファイルに焦点を当てていましたが、HE改造はより臨床的な目的であるステムのぐらつきを0.5mm未満に抑え、Rapid Triggerの応答時間を最適化することに駆動されています。

当社の技術ワークショップで観察したところ、高性能な磁気スイッチでも横方向のステム遊びが発生することがあります。この不安定さは「感触」だけでなく、磁石がPCB上のHall Effectセンサーを通過する際の変動を引き起こします。ハウジングを交換することで、これらの許容差を厳しくし、最新のHEセンサーのほぼ瞬時の1ms応答時間が機械的な遊びによって損なわれないようにします。

安定性の物理学：ステムのぐらつきと磁気の整列

標準的なメカニカルスイッチでは、ステムのぐらつきは見た目や触感の問題です。Hall Effectスイッチでは、性能のボトルネックになります。キーボードのPCB上のセンサーは、スイッチステム内の磁石が近づくことで変化する磁束密度を測定します。ステムがぐらつくと、磁石の軌道は完全に垂直ではありません。

当社の内部ベンチテストとコミュニティのトラブルシューティングからのパターン認識に基づくと、磁石の配置深さの0.1mmの差が作動点を最大0.3mm変える可能性があります。これは改造者にとって重要な「落とし穴」です。ステムをサードパーティ製ハウジングに交換すると、プラスチックを変えるだけでなく、磁気関係全体を再調整している可能性があります。

比較安定性データ：標準 vs. 交換ハウジング

ハウジング素材	平均ステムのぐらつき（mm）	作動の一貫性への影響	典型的な音響プロファイル
標準ナイロン（標準）	0.8 - 1.2mm	中程度のばらつき	深みのある、抑えた音
ポリカーボネート（PC）	0.6 - 0.9mm	線形性の向上	高音の「カチッ」
最適化されたPOM/ナイロン混合	< 0.5mm	高精度	しっかりとした、「トック」音
金属補強（ニッチ）	< 0.3mm	最大の精度	金属的で鋭い

ロジック概要：これらの値は、一般的な改造の経験則と様々な愛好家向けHEスイッチの手動キャリパー測定に基づいて推定されています。結果は、提供元ハウジングの特定の金型許容差によって異なる場合があります。

"ドライポール"潤滑プロトコル

初めてHE改造を行う人に多い誤りは、メカニカルスイッチで使うのと同じ潤滑論理を適用することです。ステムレールに薄く205g0を塗るのは滑らかさのために標準ですが、ハウジングのステムポールとステムの底部は乾燥させておく必要があります。

理由は技術的なものです：潤滑剤は磁性を持ちませんが、微細な金属粉を閉じ込めたり、ラピッドトリガーに必要な迅速な戻りを妨げる「スティクション」効果を生じることがあります。さらに、ハウジングの底部に堆積物があると、ステムが「ゼロポイント」に達するのを物理的に妨げ、センサーが常にわずかな押下を報告することがあります。これにより「ゴースティング」やリセットしないキーが発生しやすくなります。

改造者の潤滑チェックリスト

1. ステムレール：205g0または同等の高品質PTFEグリースを微量塗布すること。
2. スプリング：105オイルを使ったバッグ潤滑法で「ピン」音を除去し、質量を増やさないこと。
3. ステムポール：完全に乾燥させること。
4. ボトムハウジングウェル：完全に乾燥させること。

スプリング調整：進行的カーブの物理学

[ハイブリッドスイッチエンジニアリングとスプリング重量調整]の文脈では、スプリングの選択は改造者が操作できる最も重要な人間工学的レバーかもしれません。HEスイッチには、作動力に対して15gのボトムアウト力増加を持つ進行的スプリングを推奨します。

この特定のカーブは触覚的な「リセットの合図」を提供します。指が離れると、進行的なスプリングの抵抗が急激に減少し、ユーザーはラピッドトリガーが作動するポイントを「感じる」ことができます。これはあまり知られていないヒントです：標準的なリニアスプリングはストロークの上部で「ふにゃふにゃ」した感触があり、競技プレイヤーがマイクロ秒単位でダブルタップのタイミングを取るのを難しくします。

ラピッドトリガーにおける重量の重要性

スプリングが軽すぎる（例：35g）と、わずかにきついハウジング交換の摩擦を克服する戻り力が不足し、リセット時間が遅くなる可能性があります。逆に、スプリングが重すぎる（例：70g以上）と、次のセクションで検討する人間工学的負担モデルの「強度乗数」が増加します。

シナリオモデリング：高APM eスポーツ競技者

これらの改造の価値を示すために、高APM（1分あたりのアクション数）を持つeスポーツ競技者のシナリオをモデル化しました。このユーザーは、システム遅延を可能な限り最小にし、動きの多いゲームで最も一貫したリセットポイントを必要とします。

実行1：ホール効果ラピッドトリガーの利点（リセット時間差）

パラメーター	値	単位	根拠
トラベルタイム	4	ms	最適化されたHE作動
チャタリング防止（メカニカル）	3	ms	標準ファームウェア制限
リセット距離（メカニカル）	0.5	mm	ヒステリシス固定
リセット距離（HE改造）	0.08	mm	0.1mm未満のRT設定
指のリフト速度	120	mm/s	高APMプレイヤーの速度

モデリング結果：

• メカニカル総遅延：約11.2ms
• HEモッド総遅延：約4.9ms
• 理論的利点： 1キー押下あたり約6.3ms

方法論ノート：これは決定論的パラメータモデル（t = d/v）です。指のリフト速度が一定で、磁気の非線形性が無視できると仮定しています。シナリオモデルであり、制御された実験室研究ではありません。約6msの利点は、ストレイフ-カウンターストレイフのような高速連続シーケンスで最も感じられます。

人間工学的リスク：ムーア-ガーグストレインインデックス

パフォーマンス向上は明らかですが、高速「連打」向けのモッドには固有のリスクがあります。高APMシナリオにムーア-ガーグストレインインデックス（SI）を適用し、遠位上肢障害のリスクを評価しました。

ラン2：人間工学的負担分析

乗数	値	根拠
強度	2	高力（50g以上）プログレッシブスプリング
1分あたりの努力回数	4	300～400 APMの負荷
姿勢	1.5	攻撃的なクロウグリップ
速度	2	高速トリガー「連打」
1日あたりの時間	2	4～6時間の練習

計算されたSIスコア：48（危険）

• 基準ベンチマーク：5.0（安全閾値）

当社の分析では、0.1mmの作動点追求は人間工学的持続可能性とのバランスが必要です。この高リスクカテゴリーのユーザーには、「完璧な」フランケンスイッチは最も重いものや最も敏感なものではなく、中程度の重さのプログレッシブスプリングを使い、過度な力を必要とせず明確な触覚リセットを提供するものを推奨します。

免責事項：この記事は情報提供のみを目的としています。ストレインインデックスはスクリーニングツールであり、医療診断ではありません。持続的な痛みや負担を感じる場合は、専門家に相談してください。

必須キャリブレーションフェーズ

ハウジングの交換は「差し替え」アップグレードではありません。ホール効果センサーは磁場の向きと距離に非常に敏感なため、ハウジング交換ごとに完全なソフトウェア再キャリブレーションが必要です。

グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）によると、業界は環境変動を考慮した標準化された「ゼロポイント」検出に向かっています。ハウジングを交換すると、そのゼロポイントが物理的にずれます。再キャリブレーションを行わないと、キーが反応しない「デッドゾーン」や、触れていないのにキーが反応する「オートファイア」が発生する可能性があります。

ポストモッドキャリブレーション手順：

1. 古いデータのクリア：キーボードのオンボードメモリまたはソフトウェアプロファイルをリセットしてください。
2. ゼロポイント検出：「自動キャリブレーション」ツール（利用可能な場合）を実行し、センサーに磁石の静止位置をマッピングさせます。
3. レンジマッピング：キーをゆっくりと底打ちまで押し込み、ホール効果センサーの全電圧範囲をマッピングします。
4. ヒステリシスチェック：最初はRapid Triggerを保守的に0.2mmに設定し、「チャタリング」が発生しないことを確認してから0.1mm以下に調整してください。

素材の選択と磁気シールド

HEフランケンスイッチングで見落とされがちな点の一つは、筐体自体の素材です。ほとんどの筐体はナイロンやポリカーボネート製で、非磁性でセンサーに干渉しませんが、一部のプレミアム「特別版」筐体は問題を引き起こす充填剤を使用しています。

passive-components.euの技術的指針によると、磁場は特定の鉄系材料なしでは効果的に遮蔽するのが非常に難しいです。しかし、筐体が高濃度の導電性カーボンファイバーや金属コーティングを美観のために使用している場合、磁束線が歪むことがあります。これにより、入力が「ジッター」したり、全体的に作動深度が不安定になることがあります。HEビルドでは磁場の完全性を確保するために、必ず純粋なポリマー製の筐体（ナイロン、PC、POM）を使用してください。

8Kエコシステム：ポーリングレートの相乗効果

最大性能を目指す改造者にとって、キーボードのポーリングレートは最後の重要な要素です。高性能マウスで見られるように、高いポーリングレート（最大8000Hz）はセンサーの読み取りとPCがそのデータを受け取る間の間隔を短縮します。

• 1000Hz: 1.0ms間隔。
• 8000Hz: 0.125ms間隔。

茎の揺れを抑えたフランケンスイッチと組み合わせることで、8000Hz（8K）のポーリングレートは、あなたの改造の物理的な精度をデジタル世界に最小限のジッターで伝達します。ただし、グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）で指摘されているように、8KポーリングはCPUの割り込み要求（IRQ）処理を増加させます。ハードウェアの改善を無効にしないために、マザーボードの直接ポート（リアI/O）を使用し、USBハブの使用は避けることを推奨します。

アコースティックレイヤリング：「サック」の調整

精度が目標ですが、音響特性も無視できません。ハウジング材質はスイッチの音のスペクトルフィルターとして作用します。

• PCプレート＋PCハウジング：ハイパスフィルターとして機能し、鋭い「カチッ」という音になります。
• ナイロンハウジング＋ポロンフォーム：ローパスフィルターとして機能し、基本音のピッチを人気の「サクッ」（< 500 Hz）に下げます。

私たちの経験では、スイッチとPCBの間にIXPEスイッチパッド（高密度フォーム層）を追加すると、高周波の過渡現象がさらに減衰し、多くの愛好家が好む「クリーミー」な音になります。フォームがステムの動きを物理的に妨げない限り、磁気センサーには影響しません。

「フランケンスイッチ」フロンティアの探求

ホール効果スイッチの改造は高リスク・高リターンの挑戦です。従来のメカニカルスイッチのように、改造が悪くても「ザラザラ」した感触にとどまるのとは異なり、ホール効果スイッチの改造が悪いと機能しないデバイスになることがあります。ステムの安定性に注目し、「ドライポール」潤滑法を使い、ソフトウェアの再キャリブレーションの必要性を尊重することで、純正スイッチでは到底達成できない精度を実現できます。

パフォーマンス重視の改造者にとって、約6msのレイテンシーの利点は競技環境で実感できる成果です。ただし、常に人間工学的なコストを忘れないでください。最も成功するビルドは、単一のベンチマークの間だけでなく、何時間もピークパフォーマンスでプレイできるものです。

主要なヒューリスティックのまとめ

• ガタつき制限：磁気の整列を保護するために、横方向の遊びは<0.5mmを目指してください。
• 0.1/0.3ルール：0.1mmの磁石のずれが0.3mmの作動誤差を引き起こす可能性があります。
• 潤滑の境界：ステムポールやボトムハウジングには絶対に潤滑剤を塗らないでください。
• スプリングバランス：ラピッドトリガーの触覚リセットの合図として、プログレッシブスプリングを使用してください。
• キャリブレーション：スイッチアセンブリに物理的な変更を加えた後は、必ずソフトウェアを再キャリブレーションしてください。

これらの原則を守ることで、キーボードの性能を「推測」から「設計」へと進めることができます。ホール効果フランケンスイッチは、正しく調整する忍耐力があれば、現在の入力技術の最高峰を表しています。

---

出典：

• グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）
• Allegro MicroSystems - ホール効果センサーの原理
• ASTM C423-17 - 吸音規格
• Moore, J. S., & Garg, A. (1995) - ストレインインデックス
• シールド材質がシールド効果に与える影響
