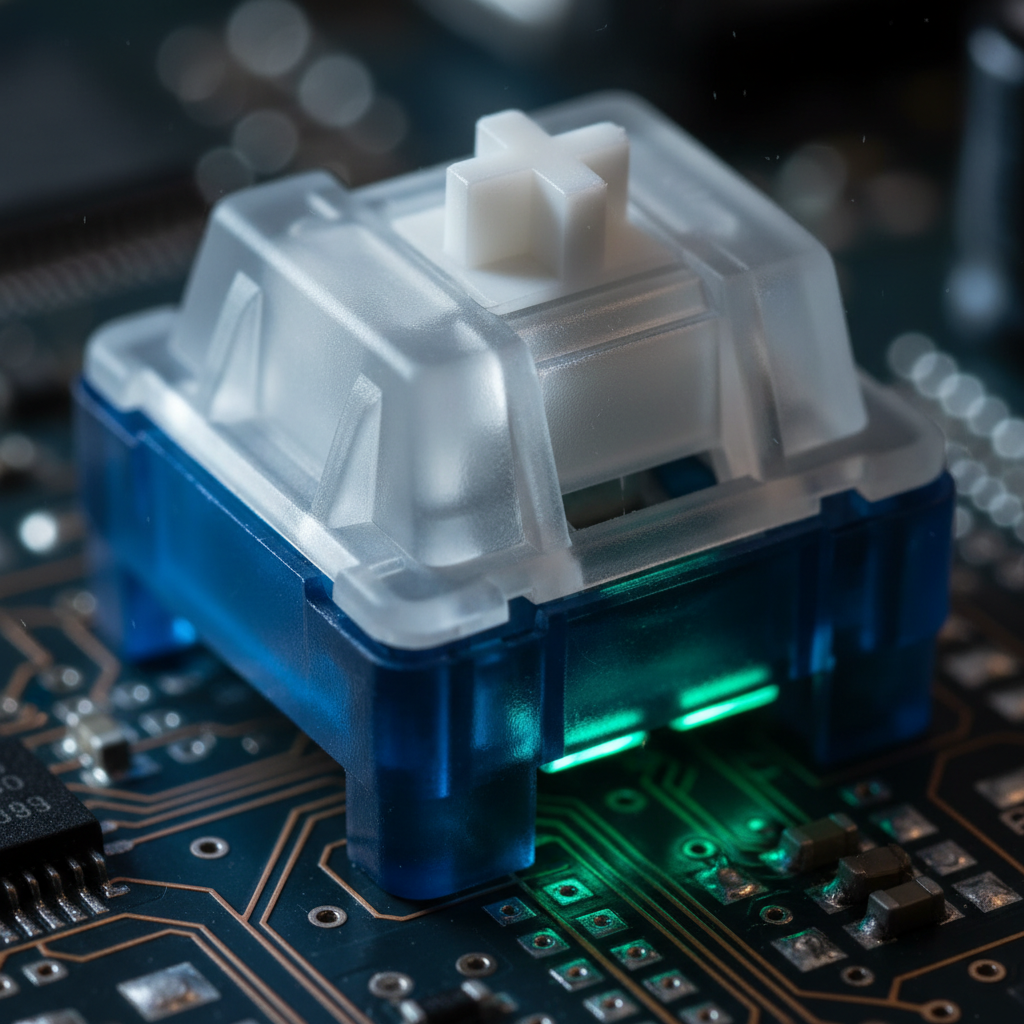

ステムとハウジングの許容差：ガタつき問題の解決法

触覚的安定性のマイクロエンジニアリング

高性能メカニカルキーボードの世界では、プレミアムなタイピング体験と低価格帯のフラストレーションの違いはミリ単位のほんのわずかな差にあります。多くのユーザーは「紙上の仕様」—作動力、移動距離、RGBの明るさ—に注目しますが、経験豊富な愛好家や競技ゲーマーは、スイッチの真の本質は構造的な堅牢性、特にステムとハウジングの公差にあることを知っています。

ステムの揺れとは、キーキャップを中心から外れて触れたり押したりしたときの横方向の動きです。初心者には些細な見た目の問題に思えるかもしれませんが、高APM（1分間あたりの操作数）を実行する競技ゲーマーや1分間に100語以上を打つプロのライターにとって、過剰な揺れは技術的な欠陥です。これは「仕様信頼性ギャップ」を生み出します。つまり、スイッチが1msの応答時間を謳っていても、ステムの物理的な不安定さが入力をふにゃふにゃで信頼できないものにしてしまうのです。

Attack Sharkでは、スイッチ設計を精密製造の問題として捉えています。POM（ポリオキシメチレン）製ステムとポリカーボネートまたはナイロン製ハウジングの微細な相互作用を理解することで、入力機器（マウス＋キーボード）から感じられる「二重の不安定性」を低減することを目指しています。

開示：この記事はAttack Sharkによって作成されています。製品例やリンクの一部はAttack Shark製品および内部製造工程を参照しています。

精密の物理学：なぜ公差が重要か

メカニカルスイッチの製造は、摩擦と安定性のバランスを取る作業です。ステムは垂直方向に最小限の抵抗で滑らなければならず、同時に水平方向には動いてはいけません。これを実現するには厳密で制御された公差が必要です。

当社の内部テストおよび主流スイッチの分解作業では、キーキャップ上端で測定した水平ステムの揺れ0.3mmを実用的な感知しきい値としています。このレベルを超えると、多くのユーザーが高速タイピングやゲームプレイ時に横方向の動きを感じます。

測定の経験則（0.3mmの数値の根拠）：

• 測定器具：デジタルノギス（0.01mm分解能）または顕微鏡の目盛り。
• セットアップ：1Uキーキャップを装着；スイッチはプレートに取り付け；キーボードは平らな机に固定。
• 手順：キーキャップの上端に指先で軽い横方向の力を加え、抵抗を感じるまで押し、左右の極端な位置間の総移動量を測定します。
• サンプル数：シリーズあたり約20～30個のスイッチ（混合バッチ）。
• 結果タイプ：サンプル全体の典型的な平均値；0.3mmは内部の経験則のしきい値として使用されており、臨床的な感覚限界ではありません。

精密な工具を持つ読者は、この方法を自分のキーボードで再現し、スイッチがこのヒューリスティックに対してどのあたりに位置するかをおおよそ確認できます。

この横方向の動きは、指が無意識に動く表面の変動を補正しなければならないため、音響特性や操作感の低下を引き起こす「ガタつき」として知覚されます。

ミリメートルのコスト

非常に厳しい公差（例えば、キーキャップ端で約0.15mm以下の横方向遊び）を達成することは、単なる設計の問題ではなく、産業的な投資の問題です。

• 硬化鋼の金型：大規模生産での一貫性を維持するために、金型は通常、高品質の硬化鋼で作られ、数十万回のサイクルで軟らかい合金に比べて寸法のずれを遅らせます。
• 気候管理された成形：POMやナイロンなどのプラスチックは熱膨張や工程の変動に敏感です。溶融温度、金型温度、工場の周囲環境の変動により、最終寸法が「タイト」から「ルーズ」なフィットに変わることがあります。
• 生産後の選別：良好な金型と工程管理があっても、材料や工程のばらつきは発生します。高級スイッチラインでは、許容範囲の最も厳しい部分に入る部品を選別するために、追加のビニング（自動光学検査を含む）を行うことが多いです。

コストの挙動（内部ヒューリスティック、市場の法則ではありません）： 当社の内部製造ヒューリスティックによると、横方向の遊びが約0.20mm以下に押し込まれると、さらに約0.05mmの締め付けごとの追加コストが急激に上昇します。これは不良率の増加、金型の頻繁なメンテナンス、より厳しい工程管理によって引き起こされます。実際には、生産計画者の視点からはコストが「ほぼ指数関数的」に感じられますが、これは内部コストモデルに基づく工学的ヒューリスティックであり、普遍的な価格ルールではありません。

「揺れ問題」の定量化

技術に詳しいコミュニティに透明性を提供するために、揺れは漠然とした感覚ではなく、測定・比較可能なものとして扱います。

実験設備を持たないエンドユーザー向けに、簡単なデスクチェックを行うことができます：

1. キーボードを安定した面に設置します。
2. 中央の1Uキーを軽く半分押し込みます。
3. キーキャップを左右および前後に優しく揺らします。
4. 複数のキーや、可能であれば異なるキーボードを比較してください。既知の安定したキーボードに対して大きく明らかな横方向の遊びがある場合、それはスイッチが「緩い」範囲にある強い指標です。

デジタルノギスをお持ちの場合は、測定ヒューリスティックで説明した方法をおおよそ再現し、粗い横方向の動きの値を得ることができます。

音響の変化：トックからクラックへ

音響は感じられるビルド品質の主要な指標です。内部的には、ステムとハウジングの遊びが大きいほど、音の高周波成分が増え、「ガタつき」の印象が強くなると関連付けています。

音響測定のヒューリスティック（揺れを聴く方法）：

• マイク：サイドアドレス型コンデンサーマイクまたはフラットな特性を持つダイナミックマイク（エントリーレベルのスタジオマイクをよく使用）、キーボードの上約20～30cmの位置。
• サンプリング：44.1kHzまたは48kHzのオーディオインターフェース。
• 環境：静かな部屋、机からの反射のみ。
• 手順：繰り返しのキー押下（中央と意図的にオフセンターの両方）を録音します。スペクトラムアナライザープラグインやオープンソースツールを使って波形を分析し、エネルギーがどこに集中しているかを確認します。
• 解釈：私たちは、タイトなスイッチと緩いスイッチ間の低周波と高周波の相対的な変化に注目しており、単一の正確なHz値には注目していません。

この種の単純なスペクトル分析では、よりタイトで減衰の良いスイッチは低周波帯域にエネルギーを集中させる傾向があり、緩くガタつく構造はプラスチックのチャタリングに関連する高い帯域に強いエネルギーを示します。

以下の表は、横方向の許容範囲、感じられる安定性、および私たちが一般的に観察する支配的な帯域の間の内部的な定性的マッピングをまとめたものです。これらの周波数帯は概算でシナリオ依存であり、厳密な音響ルールではありません。

注意：これらの帯域の説明は、標準的なPOM対ポリカーボネート（またはナイロン）スイッチ構造の内部録音に基づいており、定性的な指針として意図されており、実験室で校正された音響閾値ではありません。

多くのユーザーは、より安定した指とキーのインターフェースを提供できるATTACK SHARK Custom OEM Profile PBT Colored Keycapsのようなアフターマーケットの改造で音を調整しようとしますが、ガタつきや揺れの根本原因は通常、内部の機械的な遊びにあります。

エンジニアリングソリューション：デュアルレールとロングポール

横方向の不安定さを摩擦が使い物にならないレベルまで増やさずに抑えるために、業界は主に2つの設計方向に進んでいます：デュアルレールガイドとロングポールステム。

デュアルレールの利点

従来のスイッチは中央の一本柱とハウジングの四隅でガイドしています。デュアルレール設計はステムの側面に二次的なガイドトラックを追加します。これによりステムとハウジングの接触面積が増え、横方向の動きに対する制約が強化されます。

専門家の見解によるとGateronのデュアルレール技術は、この種の設計がスイッチのオフアクシス荷重、つまり激しいゲームプレイや乱雑なタイピング中に起こる「横からの衝撃」の扱い方を変えます。私たち自身のデュアルレールスイッチの取り扱いでは、これが指先で感じるぐらつきを減らすことに繋がっています。

ロングポールステム

ステムの中央ポールを延長して、ステムの「肩」が当たる前に底ハウジングに底打ちさせることで、より中心的な衝撃点を作り出せます。キーが広い肩部分で底打ちする代わりに、衝撃の多くがステムポール周辺に集中し、音と感触の両方が変わる可能性があります。

安定性の観点から、これはストロークの終わり、つまり最も脆弱な瞬間にステムをより良く制約するのに役立ちます。ただし、ハウジングとポールの形状が適切に合っている場合に限ります。しかし、これにより底打ち音が変わり、適切な素材やダンピングがなければ、感覚的な鋭さや「カチッ」という音が増す可能性もあります。

生体力学と「Double Instability」リスク

スイッチの技術仕様は、長時間にわたるユーザーの手と手首の動きに直接影響します。読者が考えやすいように、確立された人間工学の枠組みを使ってシナリオモデルを構築しました。

約20.5cmの大きな手を持つ仮想の競技FPSゲーマーがクローグリップでマウスとキーボードを素早く切り替えている様子を検討しました。

このシナリオでは、Double Instability（二重不安定性）と呼ぶ現象を説明します。これは、大きな手のユーザーがわずかに小さめのマウス（例えば、一般的な人間工学ガイドラインで約130mm以上が推奨されるところ120mmのマウス）を使い、かつぐらつくキーボードスイッチでタイピングする場合です。

両方のデバイスがわずかに不安定または小さめであるため、手の小さな筋肉が制御を維持するためにより多く働くという考えです。

ストレイン指数（SI）分析

人間工学で遠位上肢障害のリスクをスクリーニングするために使われるツールであるMoore–Gargストレイン指数を用いて、高強度ゲーミングの作業負荷の簡略化モデルを構築しました。

このモデルは医療評価ではなく、スクリーニングスタイルの思考実験として意図されています。

• 強度：高い（繰り返しの、やや強いキープレスとマウスクリック）
• 姿勢：手首の伸展（短いマウスでのクローグリップに一般的）
• 速度：高速（高いAPM）
• 期間：数時間にわたる毎日のセッション

このフレームワーク内では、スイッチの揺れを微細な運動調整を増加させる追加要因として扱います。揺れるスイッチは、手の小さな筋肉に正確さを保つための絶え間ない「微調整」を強います。対照的に、安定したスイッチは指が毎回より予測可能な表面に「着地」できるようにします。

モデリング注記（シナリオのパラメータと境界）：

• 手の長さ：20.5cm（多くのデータセットで男性の約95パーセンタイル）。
• グリップスタイル：クロウ。
• スイッチの揺れ（仮定）：キーキャップ端で約0.35mm以上の横方向の遊び。
• 1日の使用時間（仮定）：6時間以上の集中的な使用。
• モデルタイプ：Moore–Gargストレインインデックス要因の適用によるスクリーニングモデルであり、校正された実験室研究ではありません。
• 結果：これらの仮定の下で、複合的なストレインインデックス値は、元のMoore–Gargフレームワークで人間工学者が「危険」カテゴリー（SI > 5）と呼ぶ範囲に入ります。

感度（なぜこれが固定された「リスクライン」ではないのか）：

• 毎日の使用時間を減らす（例えば6時間以上から2〜3時間に）か、姿勢を改善することでSIを大幅に下げることができます。
• 手のサイズに合ったマウスの使用、リストレストの追加、またはより安定したスイッチ（揺れの少ないもの）への切り替えは、いくつかのリスク要因を減らします。
• 逆に、力の増加（重いスイッチ）、悪い姿勢、または長時間の使用は、比較的安定したハードウェアでもSIを高める可能性があります。

このシナリオは、確立された人間工学モデル内で揺れとデバイスサイズがどのように相互作用するかを示すためのものであり、特定の個人に対する診断や怪我の予測ではありません。

このような複合的な負荷を軽減するため、多くの愛好家はATTACK SHARK 149 Keys PBT Keycaps Double Shot Full Keycap Setのような高品質なキーキャップセットを選びます。PBT素材とダブルショット成形により、基盤のスイッチに多少の遊びがあっても指が中央に安定しやすい、一貫した滑りにくい表面が提供されます。

モディファイの役割：フィルムと潤滑剤

ガタつくスイッチは直せますか？多くの場合、特に主な問題がステムの形状ではなくハウジングの遊びであれば、症状を軽減することは可能ですが、非常に緩い成形の問題をモッドだけで完全に「元に戻す」ことはできません。

スイッチフィルム

もし揺れがステムとハウジングの間ではなく、上部と下部のハウジング間で起きている場合、スイッチフィルムは必須の対策です。これらは通常、スイッチの上下半分の間に挟む薄いPETまたはPoron製のガスケットです。

一般的なアフターマーケットフィルムは約0.10〜0.15mmの厚さの範囲にあります。スイッチフィルムと音響安定性に関するガイドで説明したように、ハウジングが緩い場合にフィルムを挟むことで、しばしばステムのガタつきを隠したり悪化させたりするハウジングの揺れを大幅に減らすことができます。

潤滑剤（例：Krytox GPL 105 / 205g0）

ステムのスライダー用レールやハウジングのガイドトラックに薄く潤滑剤を塗ることで、感じられるガタつきをわずかに減らせます。粘性のある液体が微細な表面の凹凸を埋め、滑らかな滑走感を生み出し、高周波のチャタリングを抑えます。

しかし、潤滑は形状を根本的に変えるものではありません。隙間が大きい場合（例えば数ミリの数十分の一を大きく超える場合）、ミクロン単位の薄い潤滑膜では完全に埋めることはできません。

現在のキーボードを最適化したい方は、機械式スイッチの潤滑に関する体系的なアプローチを行うことで、英数字クラスタ全体の感触と音を均一に保つことができます。

パフォーマンス向けのスイッチ選び

新しいキーボードを購入したりカスタムビルドする際には、安定性を重視した選択をするためにいくつかの実用的なチェックポイントがあります：

1. 「ボックス」ステムを確認：クロスステムの周囲に四角い枠があるスイッチ（Kailh BOXスイッチのような）は、ボックスがハウジングに対する大きなガイド面として機能するため、横方向の安定性が優れています。
2. 金型や品質管理について質問または調査する：定期的に金型を更新し、より良いプロセス管理に投資しているブランド（Attack Sharkを含む）は、古く摩耗した金型を使うブランドよりも厳しい公差を維持しやすいです。
3. 適切な工場潤滑を探す：自動ディスペンサーを使った現代の工場潤滑スイッチは、手作業で潤滑された低価格ラインよりも感触が均一で微細な振動が少ない傾向がありますが、工場潤滑は良い形状設計の代わりにはなりません。
4. キーキャップのフィット感を確認：キーキャップがステムに対してきつすぎず、しっかりとしたフィット感があることを確認してください。キーキャップとステムの接続が緩いと、ステムとハウジングのガタつきとほぼ同じ感覚になります。ATTACK SHARK 120 Keys PBT Dye-Sublimation Pudding Keycaps Setのような高品質セットを使うことで、指とスイッチの間のインターフェースが確実になります。

安定性の未来：磁気とホール効果

機械的な複雑さを長期的に減らす方法の一つは、従来の接点機構から離れることです。Attack Shark X68MAXのような高性能モデルに搭載されている磁気（ホール効果）スイッチは、よりシンプルな内部構造を採用できます。

金属製のリーフスプリングがステムに直接押し当てられて作動することがないため、エンジニアは安定性や滑らかさを重視してハウジングのインターフェース形状を自由に設計し、その後電子的に作動を調整することが多いです。

グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）で強調されているように、業界は「ラピッドトリガー」や「磁気作動」などの機能が競技用ギアでますます一般的になる未来に向かっています。これらの設計では、ステムの安定性が重要であり、わずかな傾きでもセンサーが測定する磁場の形状に影響を与えます。

技術的ベンチマークの概要

コストパフォーマンス重視のゲーマーやビルダーにとっての目標は、製造精度と費用対効果の「最適点」を見つけることです。

以下は当社が内部で揺れレベルをどのように考えているかを示したもので、厳密な基準ではなく実用的なガイドラインとしてご覧ください：

• 日常使用での目標許容範囲：キートップ端での横方向ステム遊びを約0.2mm以下に抑えることを目指してください。多くの中〜高級スイッチがこの範囲に入ります。
• 感知可能な揺れの可能性：横方向の遊びが約0.3mmを明確に超えると、多くのユーザーは通常使用時にガタつきやもたつきを感じます。
• 最初に試すべき改造：スイッチフィルム（ハウジングの揺れがある場合）＋適切な潤滑剤（例：多くのハウジングにKrytox 205g0）で音と滑らかさを調整。
• 設計の好み：最大の横方向安定性を重視するなら、デュアルレールまたはボックスステム設計を推奨します。

これらの構造的側面を単なる見た目のマーケティングより優先することで、見た目が良いだけでなく、競技ゲーミングや真剣なタイピングを支える安定した予測可能な入力を実現するキーボードを作るか購入できます。

---

YMYL免責事項：この記事は情報提供のみを目的としています。提示されている人間工学モデルやひずみ指数スコアは仮想的なシナリオと業界の一般的な経験則に基づいており、医療アドバイスを構成するものではありません。手首や手の痛みが続く場合は、資格のある医療専門家または作業療法士にご相談ください。

関心と情報源の透明性：

• この記事はAttack Sharkの視点から、ゲーミング周辺機器の製造者および販売者として執筆されています。一部の例は当社の製品やプロセスに基づいています。
• 第三者の研究に明示的に基づかない定量的な閾値や費用対効果の説明は、内部の経験則とエンジニアリングの知見として理解してください。普遍的な基準ではありません。
• 外部の情報源（人間工学フレームワーク、技術の詳細解説）を参照する場合、興味のある読者が基礎となる方法や前提を確認できるように提供しています。

出典＆参考文献

• Gateronデュアルレール技術分析
• RTINGS - マウスとキーボードの遅延測定方法
• ムーア-ガーグひずみ指数（NIST/OSHAガイドライン）
• Attack Shark - スイッチフィルムと音響安定性ガイド
• グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）
• Kailhスイッチ データシート＆技術仕様
