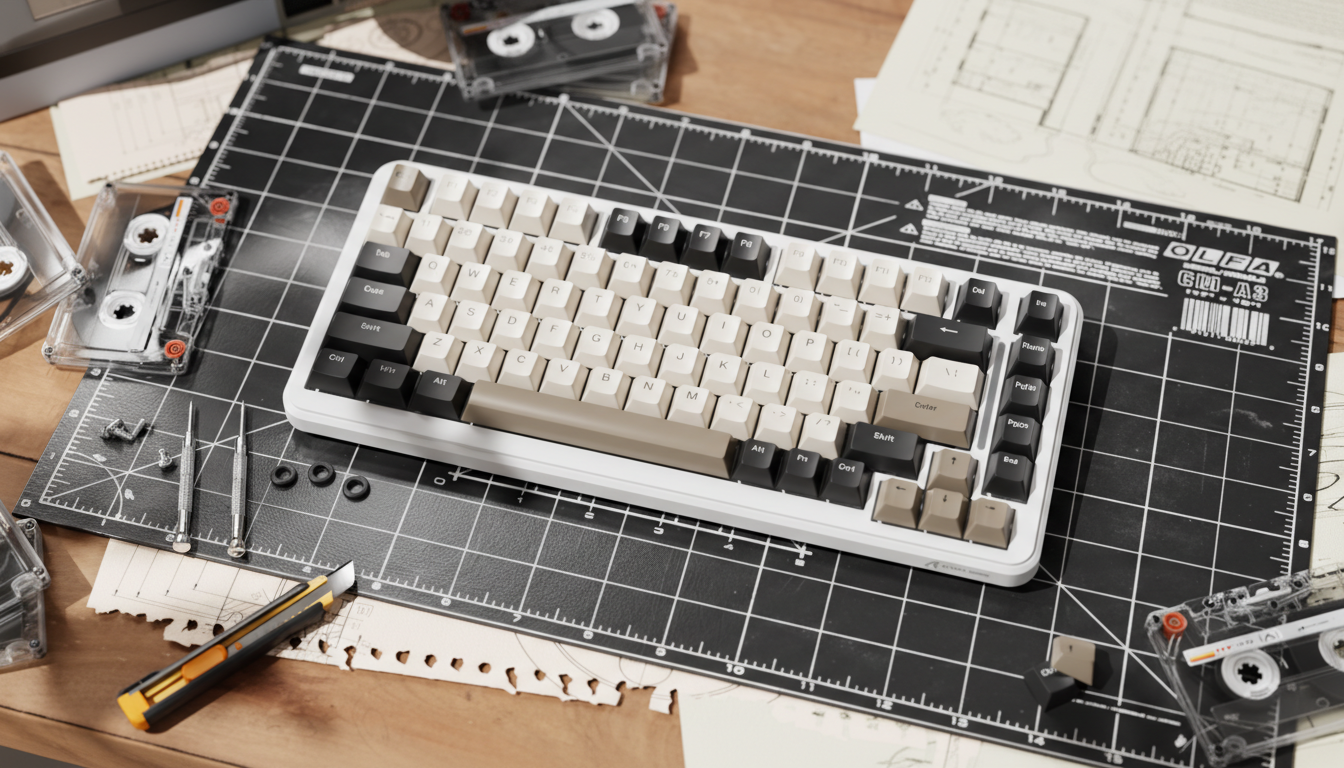

DIY傾斜ハック：ケースネジを改造してカスタム角度を作る方法
ハイパフォーマンスゲーミングの世界では、数ミリの高さの違いが長時間の使用時の手首の感覚を変えます。多くの高級キーボードは二段階の足を備えていますが、これらの工場出荷時の解決策は、長時間の激しいゲームやタイピングを行う「パワーユーザー」の特定のニーズに必ずしも合致しません。
コミュニティで増えている傾向として、愛好家は「標準」の体験に満足せず、より個別化されたタイピング角度を求めて内部の機械的改造に取り組んでいます。このガイドは、ケースネジと内部スペーサーの改造によるカスタム人間工学的調整の実用的な方法を解説します。シャーシの物理的傾斜を操作することで、医療的助言ではなく、長期的な手首の快適さに合わせた機械設計の調整が可能です。
簡単な答え：このガイドで得られること
ざっと読みたい方へ、本記事の核心はこちらです：
- 角度変更の経験則： 多くのコンパクトキーボードでは、前角に約1mmのスペーサー高さを追加すると、取り付けポストの間隔によりますが約1.5〜2°のタイピング角度の増加が得られます。
- 比較的安全な実装手順： M2/M2.5ネジの識別方法、ねじピッチの確認、真鍮インサートのなめやケースの過度な負荷を避ける方法。
- 実践で効果的なスペーサー素材： ワークショップの経験に基づき、サポートと減衰のバランスが良いことが多い中硬度のOリング（約70Aデュロメーター）の理由。
- 診断ではなく人間工学的枠組み： 姿勢改善がモデル化された負荷をどのように減らすかを示すMoore–Gargストレイン指数計算の例。乗数や計算式も含め、前提条件を確認できます。
- リスクと安全のポイント： バッテリークリアランス、RF性能、疲労強度で注意すべきこと、そして中止や専門家への相談が必要な場合について。
これは医療や工学の基準ではなく実用的な改造ガイドとして使い、必ずご自身のハードウェアと快適さに合わせて調整してください。
傾斜の生体力学：なぜ標準の角度が不十分なことがあるのか
多くのユーザー、特に手の大きい方（長さ約20〜21.5cm）にとって、フラットまたは標準の5度のキーボード角度は長時間使用すると負担に感じることがあります。キーボードが机や椅子の配置に対して平らすぎると、手首の伸展を促し、手根管内の圧力を増加させる可能性があります。
これに構造を持たせるために、標準的な60％キーボードを使い、約95パーセンタイルの男性手寸法（ANSUR II 人体計測データに基づく）を持つ競技ゲーマーの例示シナリオをモデル化しました。以下の数値は診断ではなく、角度の変化が一般的な人間工学リスクモデルにどのように影響するかを示しています。
シナリオモデリング：Moore–Garg Strain Index（例示のみ）
Moore–Garg Strain Index（SI）を意思決定のヒューリスティックとして使用します。これは人間工学者が遠位上肢障害の相対リスクを評価するためのツールです。SIは6つの乗数の積として計算されます：
- 努力の強度（IE）
- 1サイクルあたりの努力継続時間（DE）
- 1分あたりの努力回数（EM）
- 手/手首の姿勢（P）
- 作業速度（SW）
- 1日の継続時間（DD）
一般式：
SI = IE × DE × EM × P × SW × DD
以下は説明用の高強度ゲームシナリオ（実験室での測定結果ではありません）です：
| 変数 | 乗数値 | 根拠 |
|---|---|---|
| 努力の強度（IE） | 1.5 | 速いペースのプレイで中程度から高いキー押下力 |
| 努力の継続時間（DE） | 1.0 | 努力は10秒未満だが頻繁に繰り返される |
| 1分あたりの努力回数（EM） | 4.0 | 高いAPM（約200～300アクション/分） |
| 姿勢乗数（P） | 2.0 | 比較的平らなボード上での手首の伸展した非中立姿勢 |
| 作業速度（SW） | 2.0 | 速く繰り返されるゲーム入力 |
| 1日の継続時間（DD） | 2.0 | 長時間プレイ（約4～8時間） |
これらの例示的な乗数を用いてMoore–Gargの式を使います：
-
基準（角度が浅く、不自然な姿勢）
SI_baseline = 1.5 × 1.0 × 4.0 × 2.0 × 2.0 × 2.0
= 1.5 × 1 × 4 × 2 × 2 × 2
= 1.5 × 4 × 2 × 2 × 2
= 1.5 × 4 × 8
= 1.5 × 32
= 48.0（例示的な危険度クラス値）
多くの人間工学の参考文献では、SIが約 5.0 は相対的な負担リスクが高いことに関連しています。このモデルでSIが約48の場合、この仮想ユーザーにとって明らかに「高い」範囲に入ります。
手首の姿勢をわずかな角度変化で改善した場合を考えてみましょう。例えば、コンパクトな筐体の前部ネジに約1mmのスペーサーを入れて前面を持ち上げ、ユーザーの手首姿勢が中立に近づくと、Moore–Gargの枠組み内で姿勢乗数Pを下げるのは妥当です。
これは説明のための変化のみです：
- 姿勢がP = 2.0（不自然）からP = 1.0（より中立的）に改善し、他の乗数が同じままだと仮定します。
- するとモデル化されたSIは次のようになります：
SI_modified = 1.5 × 1.0 × 4.0 × 1.0 × 2.0 × 2.0
= 1.5 × 4 × 1 × 2 × 2
= 1.5 × 16
= 24.0
この例示計算は、姿勢乗数を変えるだけで48.0から24.0へとモデル化された変化を示しており、このシナリオのSI値が約50％減少することを表しています。実際には、速度、強度、休憩パターン、個人の解剖学的特徴など他の要因も影響し、一定とは限りません。
モデリング開示（重要）：
上記のSI値と姿勢乗数は、特定のキーボードでの制御された実験の測定結果ではなく、シナリオ例です。Moore & Garg (1995)の乗数と高強度ゲーミングの典型的な値に基づいており、姿勢改善がモデルに与える影響を示すためのヒューリスティックとして使用しています。これは医療診断やリスク低減の保証ではなく、専門的なエルゴノミクス評価の代わりにはなりません。
機械的基盤：ネジ、ねじ山、トルク
ドライバーを手に取る前に、キーボードを構成するハードウェアを理解しておくと役立ちます。多くのコンパクトメカニカルキーボードは、Attack Shark（ブランド関連の情報源）が設計・サービスするモデルを含め、プラスチックやアルミケースに真鍮インサートを使ったM2またはM2.5のメートルネジを使用しています。
ねじ山のピッチと真鍮インサート
ねじ山のピッチ（ねじの間隔）は非常に重要です。M2ネジの場合、標準の粗ピッチは0.4mmです。間違ったピッチのネジを使うと、多くのコンパクトケースで使われている内部の真鍮インサートをすぐに損傷させる可能性があります。
修理記録で見られた例：インチネジをメートルインサートに無理にねじ込んだためにケースが実質的に「文鎮化」したケース。
- 実用的なヒント：ネジの種類が不明な場合は、主要なシャーシに取り付ける前に、犠牲プレートやドナーボードで締結をテストしてください。ネジは過度な抵抗やぐらつきなくスムーズに回るべきです。
疲労強度のトレードオフ
ネジを延長したりスペーサーを追加して角度を変えると、非軸方向の荷重が発生します。標準的なフラッシュマウントでは、力はネジ頭とケース表面で分散されます。ネジを傾けたりスペーサーで持ち上げると、ネジとインサートに曲げモーメントが生じます。
鋼製ファスナーの工学データによると、非軸方向の荷重が大きいと疲労強度が約 50–70% 一部のM3に似たファスナーの状況では。キーボードは航空機やハードドライブベイではありませんが、タイピングによる微小振動と時折の衝撃がストレスを蓄積させることがあります。
- 角度のついたネジを締めすぎると、長期的な疲労問題のリスクが高まります：インサート周辺のプラスチックのひび割れ、真鍮インサートの緩み、またはマウントプレートの永久的なねじれなどです。
スペーサーを追加するたびに：
- トルクを徐々に増やし、
- プラスチックがきしむ音がしたり、ネジボス周辺が白くなったり、変形が見られたら中止してください。
ステップバイステップ：ネジとスペーサーの改造の実施
構造の強度を過度に損なわずにカスタム角度を得るには、以下の手順に従ってください。
1. 精密測定
机の表面からの測定は、ゴム足の凹凸や机の質感のために正確でないことが多いです。代わりに：
- デジタル角度計（傾斜計）をキーキャッププレートまたはスペースバーに直接置きます。
- 机が完全に水平でない場合は、ゲージを机にゼロ合わせしてください。
- 通常の打鍵位置での開始角度を確認してください。
これは重力に対する実際の打鍵面に焦点を当てています。
2. スペーサー比率（経験則）
限られたセットのコンパクトボードでのワークショップテストに基づき、大まかな経験則を見出しました：
前角のスペーサー高さ1mmは、ケースの長さやポスト間隔により異なりますが、およそ1.5〜2°の追加打鍵角度に対応します。
この関係は次の通りです：
- 標準ではなく概算であり、
- 非常に大きな角度変化や非常に異なるフォームファクター（TKL対60%、ハイプロファイル対ロープロファイル）では、非線形です。
1mm → 1.5〜2°を出発点として扱います。比率だけに頼らず、必ず傾斜計で実際の角度を確認してください。
3. 材料選択：Oリングとワッシャー
角度調整のために硬い金属ワッシャーをPCBやケースに直接使うと、打鍵感が硬くなり、金属的な「ピン」という音が増幅されることがあります。
より許容範囲の広い積み重ねは次の通りです：
- ネジ頭 → Oリングまたは柔らかいワッシャー → ケース／プレート。
実際には、この特定の用途で70A前後のOリングが良好な結果をもたらしています：
- 柔らかめの選択肢（約50A）：より圧縮され、柔らかく感じることがあり、高トルク下で角度を一定に保てない場合があります。
- 硬めの選択肢（約90A）：より剛性が高いですが、振動を伝えやすく音響減衰が減少します。
したがって、当社の内部ビルドや修理では、70Aが構造的サポートと音響制御のバランスを取るのにしばしば適していました。これはショップの経験則であり、唯一の正解ではありません。より柔らかいまたは硬いものを好む場合は、それに応じて調整し、テストしてください。
高度なケーススタディ：製造時の反りの修正
時には、「カスタム」角度は実際には修理です。高品質なPCBやプレートでも、はんだ付け中や環境条件によって反りが発生することがあります。PCBの反りに関する業界の議論では、およそ0.5mmを超える不均一さがあると、フラッシュ組み立てができなくなると指摘されています。
このような場合、ケースのネジを慎重に改造することで、歪んだ部品をより整列させるのに役立ちます：
- 例えば、プレートのねじれを補正するために、わずかに異なるスペーサーの高さ（例：左側約0.5mm、右側約0.8mm）を使うことがあります。
実務者の観察（経験に基づく）：
反りを修正する際は、安定したクランプを得るためにより強いトルクが必要になることが多いです。その追加トルクはネジ穴周辺にストレスを集中させます。負荷を分散するために、多くのビルダーや当社のサポートチームも、ネジ頭とケースの間にナイロンワッシャーや同様の柔らかいスペーサーを使用しています。
プラスチックケースにひび割れ音、目に見えるストレスマーク、層の剥離が見られたら、作業を中止して方法を見直してください。無理に続けると永久的な損傷のリスクがあります。
システムパフォーマンスと高ポーリングレート
どんな物理的なモッドでも電子部品を尊重する必要があります。内部にダンピングフォームや厚いスペーサーを追加する場合は、MCU、クリスタル、RFモジュール、アンテナトレースを押していないか確認してください。
非常に高いポーリングレート、例えば8000Hz（8K）を使用するユーザーにとっては、安定性が特に重要です。当社のAttack Shark Global Gaming Peripherals Industry Whitepaper (2026)（ブランド関連の技術資料）で述べられているように、8000Hzではキーボードはホストに毎回以下の頻度で報告します：
- ポーリング間隔：0.125ms（1/8000秒）
この範囲では、高いレポートレートと物理的な不安定さの組み合わせがスイッチの不安定な動作に寄与することがあります：
- 過度のPCBのたわみやサポート不足のプレートによる断続的な接触は、超低ポーリング間隔の実用的な利点を無効にする可能性があります。
参考までに、ポーリングレートと理論上のモーション同期遅延（多くの場合USB HIDクラス定義に基づき間隔の半分として近似される）の関係は以下の通りです：
| ポーリングレート | 間隔 | モーション同期遅延（推定） |
|---|---|---|
| 1000Hz | 1.0ms | 約0.5ms |
| 4000Hz | 0.25ms | 約0.125ms |
| 8000Hz | 0.125ms | 約0.0625ms |
特に高いポーリングレートでの内部モッド後は：
- キー行列テストと高速キー連打を行いましょう；
- チャタリング、断続的なスイッチ、入力の抜けを注意深く確認してください。
統合された人間工学：セットアップの完成
カスタム角度は人間工学的セットアップの一部に過ぎません。キーボードの高さや傾斜を上げる場合は、手首のサポート、机の高さ、椅子の姿勢も調整する必要があります。
リストレストの役割

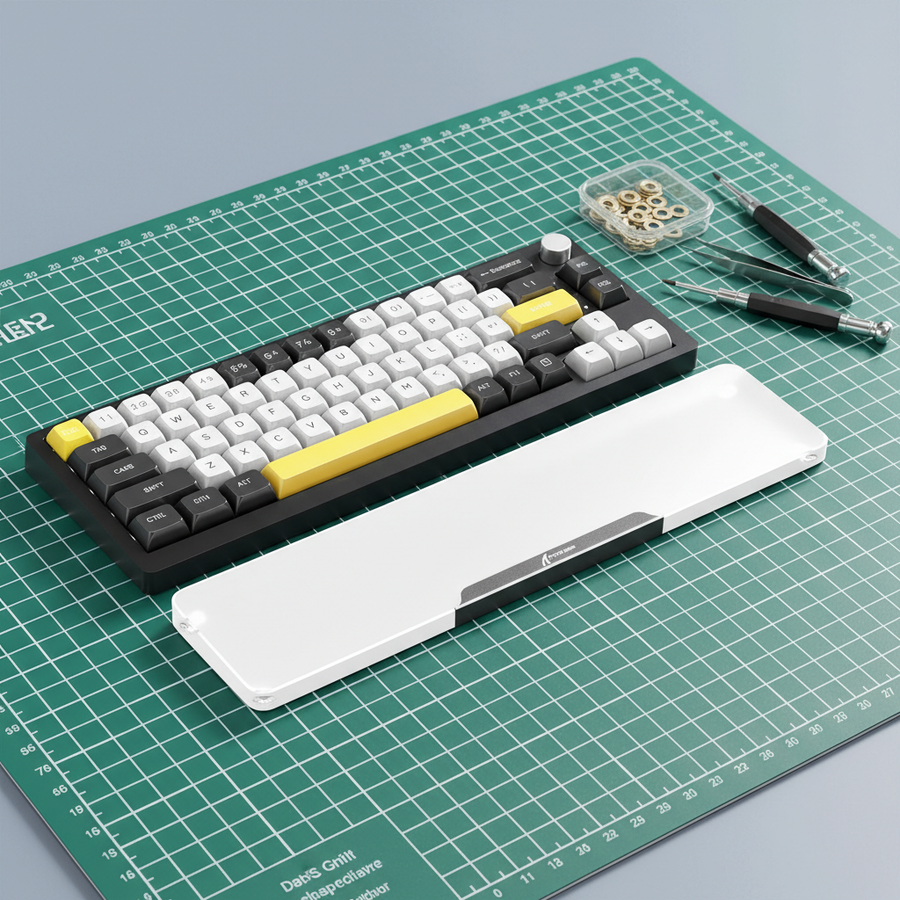

キーボードの傾斜を強くすると、平らなリストレストは合わないと感じるかもしれません。角度付きまたは高さのあるリストレストは、手首が「浮く」のを防ぎ、肩の緊張を軽減するのに役立ちます。
当社の製品ラインからのいくつかの例（ブランド関連のおすすめ）：
- ATTACK SHARK Black Acrylic Wrist Rest は、より急なキーボード角度に合う人間工学的な傾斜を備えています。
- ATTACK SHARK Cloud Keyboard Wrist Rest は、高密度メモリーフォームを使用しており、硬いスクリューモッドシャーシに対して柔らかいカウンターバランスを求めるユーザーに適しています。
コンパクトなレイアウトでは、幅を合わせることが重要です：
- ATTACK SHARK 68 KEYS ACRYLIC WRIST RESTは小型ボード向けにサイズ設計されており、広いマウスの素早い動きを妨げる「机のはみ出し」を避けるのに役立ちます。
ブランドアクセサリーを使う必要はありませんが、選ぶものはキーボードの新しい高さと角度に合っているべきです。
安全性と適合性：改造者の責任
ワイヤレスキーボードを開けて改造すると、元々FCCやISED Canadaなどの機関の認証を受けたデバイスを変更することになります。個人使用のための軽微な内部改造は愛好家コミュニティで一般的ですが、基本的な安全原則は尊重すべきです。
RF干渉とシールド
金属スペーサー、移動したフォーム、または変更されたPCBとケースの距離はアンテナ性能にわずかな変化をもたらすことがあります。再組み立て後：
- 通常のプレイ距離で無線信号強度をテストしてください。
- パケットロス、遅延の増加、不安定な接続（例えばNVIDIA Reflex Analyzerのようなツールで）を確認した場合、スペーサーや内部レイアウトがRF動作に影響を与えている可能性があります。
問題が発生した場合は、次を試してください：
- アンテナ近くのスペーサーの高さを下げる、または
- 金属スペーサーを非導電性のものに交換する。
バッテリーの安全性
キーボードがリチウムイオンまたはリチウムポリマーバッテリーを使用している場合：
- 長いネジやスペーサーがバッテリーパックに接触しないことを確認してください。
- 薄いポーチセルの近くにネジや硬いエッジを通さないでください。
リチウム電池の穿刺や圧迫は重大な火災リスクです。IATAリチウム電池ガイダンスは堅牢な筐体と保護の重要性を強調しています。この文書は輸送向けですが、同じ基本的な考え方が適用されます：バッテリー周囲の機械的保護を損なわないでください。
改造中または改造後にパックの膨張、異常な熱、物理的損傷に気づいた場合は、デバイスの使用を中止し、専門家の助けを求めるかバッテリーを交換してください。
角度調整の技術仕様の概要
この表は簡単な参照用です。ヒューリスティックとしてマークされた値は、正式な基準ではなく、実践的なワークショップ経験や例示的なモデリングに基づいています。
| コンポーネント | 仕様／値 | 用途 |
|---|---|---|
| ネジの種類 | M2またはM2.5メトリック | 多くのコンパクトケースで一般的（お使いのボードで確認してください） |
| スペーサー比率（経験則） | 約1mmの高さ → 約1.5～2°の角度変化 | コンパクトレイアウトの前角の高さ；ゲージで確認してください |
| 減衰材（ショップの経験則） | 約70A硬度のOリング | 当ビルドにおけるサポートと音響制御のバランス |
| 測定ツール | デジタル傾斜計 | 角度調整の目標は±0.1°の再現性 |
| ねじ山ピッチ（例） | 0.4mm（M2粗目） | 適切に合わせることで真鍮インサートのなめり防止に役立ちます |
カスタム傾斜に関する最終的な考察
ケースのネジを改造してカスタム角度にすることは、ゆっくりとハードウェアの限界を尊重すれば、高精度でありながら手の届くDIYプロジェクトです。これにより、量産品のデフォルトを超えて、自分の体格やスタイルに合わせてキーボードを調整できます。
この記事では以下を行います：
- 特定の仮定の下で手首の姿勢変化がリスクモデルに与える影響を示すために、Moore–Gargストレインインデックス計算例（48 → 24）を示しました。
- 1mm → 約1.5～2°の角度変化の経験則と、ネジ、ねじ山ピッチ、疲労に関する実用的な注意点を共有しました。
- 当ワークショップで効果的だった素材の選択（70AのOリングなど）を強調しつつ、普遍的なルールではないことを認めています。
エルゴノミクスは統合されたシステムであることを忘れないでください：キーボードの角度、机の高さ、椅子、マウスの位置、手首のサポートがすべて相互に影響します。カスタム角度は、上記のAttack Sharkアクリルリストのいずれかや、スペースに合った他のソリューションと組み合わせた適切な机のセットアップと手首レストと一緒に使うと最適です。
免責事項：この記事は情報提供および教育目的のみを対象としています。実践経験と例示的モデリングに基づくDIY改造について説明しており、医療や工学の認証を示すものではありません。キーボードの改造は保証を無効にする可能性があり、ハードウェアに固有のリスクを伴います。DIY改造によるデバイスの損傷や怪我について当方は責任を負いません。手首、手、その他の健康状態に既往症がある場合は、セットアップに大きな変更を加える前に、資格のあるエルゴノミクス専門家または医療提供者に相談してください。Attack Sharkおよび関連リソースからのブランド／ホワイトペーパーの参照は内部のブランド関連情報であり、独立した第三者基準として解釈すべきではありません。
