ファラデーの課題：なぜ金属ケースはワイヤレス信号を妨げるのか
構造剛性と高級感を追求する中で、コンピュータ数値制御（CNC）アルミニウムは高性能周辺機器エンクロージャーのゴールドスタンダードとなっています。しかし、アルミニウムは非常に導電性の高い材料であり、ファラデーケージとして知られる物理現象を引き起こします。ワイヤレスアンテナが固体の金属箱内に配置されると、エンクロージャーは電磁波を効果的に遮断し、2.4GHzやBluetooth信号が受信機に届かなくなります。
愛好家にとって、これは技術的なパラドックスを生み出します。「thocky」で重厚な金属シャーシを求める一方で、競技ゲームに必要なほぼ瞬時の1ms応答時間を求めるニーズが対立します。このギャップを埋めるために、エンジニアは金属ケースを単なる固体の障壁としてではなく、信号伝播を可能にする正確な「窓」や開口部が必要な複雑なRF（無線周波数）環境として扱わなければなりません。
FCC OET Knowledge Database (KDB)によると、金属エンクロージャー内のワイヤレス機器で厳しい放射基準を満たしつつ信号の完全性を維持することは主要な課題です。これらの機能を成功裏に統合するには、波導物理学、材料科学、アンテナ配置の経験則に関する深い理解が必要です。
ワイヤレス窓の設計：開口部の設計と材料選択

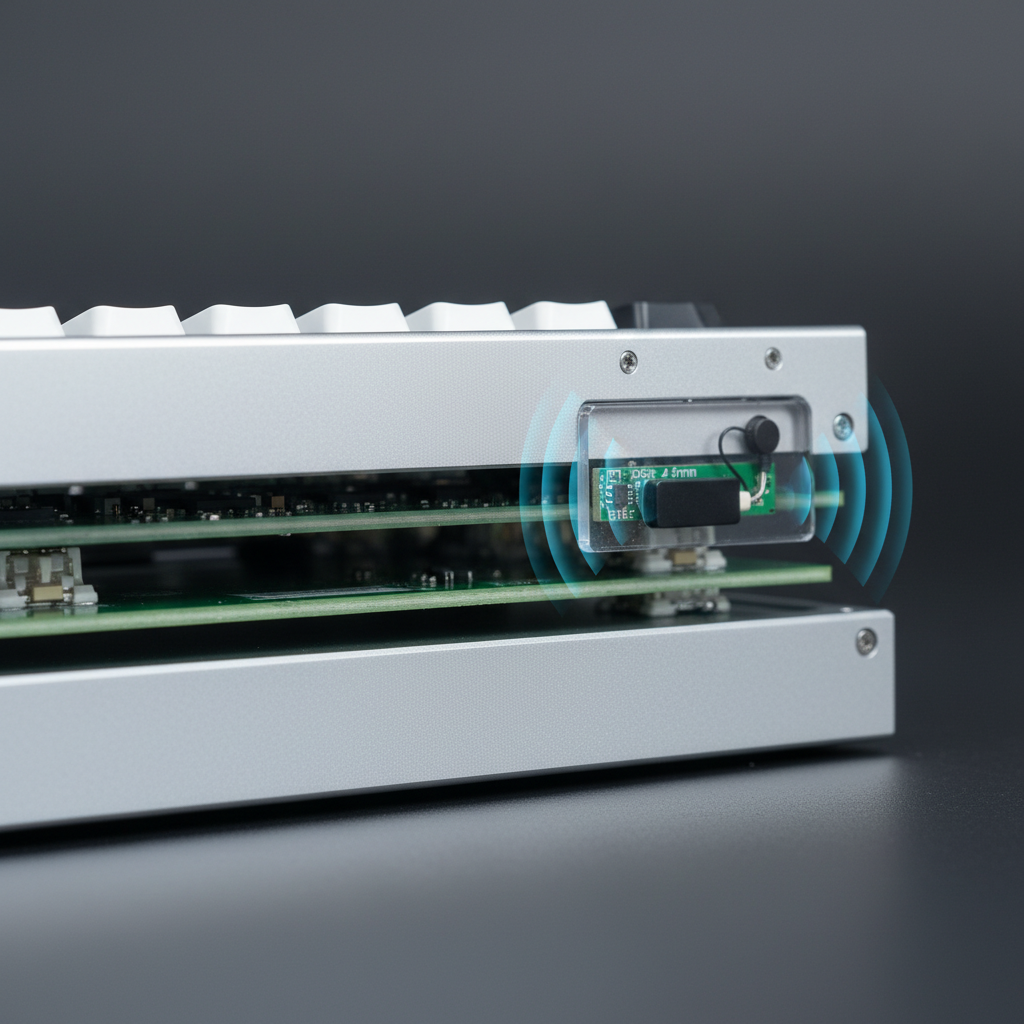

金属シャーシで接続性を維持する最も効果的な解決策は、RF透過性の「窓」を組み込むことです。これは通常、アルミフレームにCNC加工で切り抜かれた開口部で、プラスチックやガラスなどの誘電材料で埋められます。しかし、開口部は単なる穴ではなく、3D CNCエンクロージャー内では波導結合キャビティとして機能します。
誘電体負荷と減衰
窓に使用される材料は信号に大きな影響を与えます。すべての材料には誘電率（$\varepsilon_r$）があり、これが通過する電波の速度と波長に影響します。一般的な選択肢にはポリカーボネート（$\varepsilon_r \approx 2.9$）やABS（$\varepsilon_r \approx 2.4-4.1$）があります。
重要なエンジニアリングの経験則は、窓の厚さを2mm以下に保つことです。Diversity Performance and Antenna Placementに関する研究によると、3mmを超える透明なポリカーボネートは2.4GHz信号を予想以上に減衰させ、アンテナの共振周波数を変化させ、最大3〜5%の周波数低下を引き起こします。
モデリング注記：ワイヤレス窓減衰
パラメータ 典型値 単位 根拠 窓材 ポリカーボネート 該当なし 高い耐衝撃性とRF透過性 材料厚さ 1.5 - 2.0 mm 構造的強度と最小損失のバランス 誘電率（$\varepsilon_r$） 2.9 比率 PC向け標準；共振周波数に影響 周波数シフト 3 - 5 % 誘電体負荷による推定シフト ターゲット帯域 2.4 - 2.48 GHz ゲーム周辺機器向け標準ISM帯域 このモデルは標準的な2.4GHzダイポールアンテナのセットアップを想定しています。実際の結果は材料の純度や内部キャビティの形状によって異なる場合があります。
寄生アンテナのリスク
一般的な製造上の落とし穴はCNC加工プロセス自体にあります。金属切り抜きのエッジが完全に滑らかでない場合、微細な導電性バリが残ることがあります。これらのバリは寄生アンテナとして機能し、RFエネルギーを結合して予測不能なパターンで再放射します。これによりシールド効果が10〜20dB低下することがあります。これを軽減するために、高級モデルでは電解研磨や微細研磨処理を用いて、クリーンなRF出口経路を確保しています。
アンテナ配置とPCBの「キープアウト」ゾーン
アンテナモジュールの物理的な位置は、金属シャーシとプラスチック窓に対して、ワイヤレス金属キーボードで最も頻繁に失敗するポイントです。信号強度はケースに穴があるかどうかだけでなく、アンテナと外部環境との「視線の通り道」が重要です。
5mmルール
エンジニアリングのトラブルシューティングから得られた経験的分析によると、アンテナモジュールをプラスチック窓の内側表面から5mm未満の位置に配置すると、通常3〜5dBの信号強度向上が得られます。アンテナが金属キャビティ内に深く埋め込まれすぎると、内部共振により15dBを超えるゲイン変動が発生し、ユーザーが受信機に近くても接続が途切れる「デッドゾーン」が生じます。
PCBの接地と干渉
PCBレベルでは、エンジニアは「キープアウト」エリアを定義する必要があります。これは、銅のグランドプレーン、トレース、またはコンポーネントが存在しない回路基板の一部です。グランドプレーンは電気的安定性に不可欠ですが、アンテナに近すぎるとRFエネルギーのシンクとして機能し、送信範囲を大幅に制限します。Bluetoothを含むトリモードデバイスでは、2.4GHzよりも干渉を受けやすいため、安定した接続を維持するためにより大きなキープアウトエリアや専用の二次アンテナ位置が必要になることが多いです。
Bluetooth SIG Launch Studioによると、これらのアンテナ配置の適切な実装は、認証を通過し、異なるホストデバイス間での相互運用性を確保するために非常に重要です。
8000Hz（8K）ポーリングレート：ワイヤレスの物理学とシステムの限界
業界が超低遅延を実現するために8000Hzのポーリングレートに移行するにつれて、金属ケース内でのエンジニアリング課題は増大します。高いポーリングレートは膨大なデータを極めて正確に送信することを要求し、パケットロスや信号ジッターの余地をほとんど残しません。
8K遅延の数学
重要性を理解するために、タイミング間隔を見てみましょう：
- 1000Hz: 1.0ms間隔。
- 4000Hz: 0.25ms間隔。
- 8000Hz: 0.125ms間隔。
8000Hzでは、システムは0.125msごとに割り込みを処理しなければなりません。金属ケースがわずかな信号減衰を引き起こすと、パケットロスが発生し、高リフレッシュレートモニター（240Hz以上）で視覚的に認識できる「スタッタリング」が生じます。さらに、Motion Syncのような機能は再調整が必要です。8Kでは、Motion Syncによる決定的遅延は約0.0625msで、1000Hzの約0.5ms遅延に比べて無視できる程度です。
センサーの飽和と動き
8000Hzの帯域幅を最大限に活用するには、マウスセンサーが十分なデータポイントを生成しなければなりません。これは次の式で表されます：パケット数 = 移動速度（IPS）× DPI。 例えば、800 DPIで8K帯域幅を飽和させるには、ユーザーは少なくとも10 IPSの速度で動かす必要があります。しかし1600 DPIでは、必要な速度は5 IPSに下がります。金属シールド環境では、このデータフローを維持するために高利得アンテナの設置が必要で、微調整中にパケットのドロップを防ぎます。
CPUおよびUSBトポロジーの制約
8Kワイヤレス性能のボトルネックは、多くの場合ホストコンピュータのIRQ（割り込み要求）処理です。8000Hzのポーリングは単一のCPUコアに大きな負荷をかけます。最適な性能を得るためには、ワイヤレス受信機をマザーボードの直接ポート（リアI/O）に接続する必要があります。USBハブやフロントパネルのヘッダーを使用すると帯域幅が共有され干渉の可能性が生じ、金属製キーボードケースの減衰と相まって、遅延のばらつきが±0.5msの安定性閾値を超えることがあります。
これらの基準について詳しく知りたい場合は、グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）を参照してください。
グローバルなコンプライアンスと安全基準
金属筐体にワイヤレス技術を組み込むことは、性能上の課題だけでなく規制上の課題でもあります。製造者は、自社のデバイスがRF曝露および電磁両立性（EMC）の世界基準を満たしていることを保証しなければなりません。
規制の枠組み
- FCC（アメリカ）: デバイスはFCC規則のパート15に準拠しなければなりません。金属ケースはシールドとして機能し、意図しない放射テストの通過を助けることがありますが、意図的な放射体（アンテナ）テストをより複雑にします。
- RED（欧州連合）: 無線機器指令（2014/53/EU）は、受信性能の厳格なテストと無線スペクトルの効率的な利用を要求しています。
- ISED（カナダ）：FCCと同様に、ISEDカナダ無線機器リスト（REL）は認証済み機器を追跡し、他の許可されたサービスへの干渉を防止しています。
CNCケースにおけるバッテリー安全性
CNC金属ケースは剛性が高く柔軟性がないため、バッテリーの安全性が最重要です。リチウムイオンバッテリーが固いアルミニウム筐体内で膨張すると、拡張スペースがないため構造破損や熱暴走の原因となります。高品質な製品はUNECE UN 38.3のバッテリー輸送安全基準を遵守し、内部ブラケットでバッテリーが鋭利なCNC加工エッジに接触しないようにしています。
ワイヤレス金属体験の最適化
パフォーマンス重視の愛好家にとって、CNC金属キーボードは最高のビルドクオリティを象徴します。「Wireless Windows」の設計を理解することで、ユーザーは情報に基づいた判断を下し、接続問題を効果的にトラブルシュートできます。
最大の安定性のための重要ポイント：
- 視線の確保：ワイヤレス受信機はキーボードのRFウィンドウから10メートル以内で、障害物のない経路に配置してください。
- USB配置：高ポーリング（4K/8K）受信機には、IRQ競合を避けるために必ずマザーボードの背面USBポートを使用してください。
- ファームウェアアップデート：製造元はしばしばアンテナゲインの調整やスリープタイマーの設定変更を行うファームウェアアップデートを提供し、高干渉環境での安定性を大幅に向上させることがあります。
- 厚い障壁を避ける：モニターの後ろや机の引き出しの中に金属製キーボードを置くと、ファラデーケージ効果が悪化します。
金属シャーシを障害物ではなくRFシステムの一体化された部分として扱うことで、エンジニアはCNCアルミニウムの触感の完璧さを損なうことなく、ワイヤレス性能の自由度を実現できます。
免責事項：この記事は情報提供のみを目的としています。ワイヤレス機器の内部構造やアンテナ配置を変更すると保証が無効になる可能性があり、地域の無線規制に違反する恐れがあります。内部改造を行う前に必ず製造元に相談してください。
