ロジックレイテンシー：キーボードコントローラーがアクチュエーションデータを処理する仕組み

ロジックレイテンシ：キーボードコントローラーがアクチュエーションデータを処理する方法

ゲーミングキーボードの速度はしばしば物理的なスイッチの「クリック感」や「リニア感」でマーケティングされます。しかし、競技ゲーマーにとって真の性能のボトルネックはキーボードのロジックコントローラーにあります。この「頭脳」はサブミリメートルの動きを解釈し、それをデジタルコマンドに変換する役割を担います。スイッチは回路が閉じるタイミングを決めますが、コントローラーはそのイベントがPCにどれだけ速く正確に報告されるかを決定します。

キーストロークの流れを理解するには、マイクロコントローラユニット（MCU）、ファームウェアのスキャンループ、そして機械的接点から磁気センサーへの移行を深く掘り下げる必要があります。

スキャンループの構造：MCUの効率対単純なクロック速度

キーボードの主要なエンジンはMCUです。高性能な周辺機器は通常、Nordic Semiconductor nRF52840のようなARM Cortex-Mシリーズプロセッサを利用しており、電力効率と処理スループットのバランスで知られています。しかし、愛好家コミュニティでよくある誤解は、クロック速度が速ければ自動的にレイテンシが低くなるというものです。

実際には、ファームウェアの実装と割り込み処理が支配的な要因です。控えめなMCU上で最適化されたスキャンループは、フラッグシッププロセッサ上の不適切にコーディングされたファームウェアよりも優れた性能を発揮します。コントローラーはキーボードマトリックスを常に「スキャン」して状態の変化を検出しなければなりません。ファームウェアが非効率な「if-then」ロジックや肥大化したRGBライティングルーチンで重くなると、スキャン間隔が長くなり、ジッターが発生します。

ロジックの要約：MCUの性能分析によると、ファームウェアの最適化、特に割り込みサービスルーチン（ISR）の効率が、単純なMHz数値よりも重要です。ファームウェアの最適化が不十分だと、ハードウェアの理論上の最大速度に関わらず、2～3msのジッターが発生することが、ファームウェアのデバッグやコミュニティ主導のレイテンシテストでよく見られます。

パラダイムシフト：ホール効果センサーとADCレイテンシ

従来の機械式スイッチは物理的な金属同士の接触に依存しています。このプロセスは接点バウンスという現象により本質的に「ノイズ」が発生します。これは金属の接点が数ミリ秒間振動してから安定するためです。1回の押下で複数の入力が発生しないように、コントローラーは「デバウンス」アルゴリズムを使用し、キーストロークを確定する前に意図的に遅延（通常5msから10ms）を加えます。

磁気（ホール効果）スイッチはこの物理的制限を排除します。接点の代わりに、ホール効果センサーはスイッチ軸の磁石がPCBに近づく際の磁束の変化を測定します。このアナログ信号はアナログ-デジタルコンバーター（ADC）を介してデジタル値に変換されます。

ホール効果の原理に関する技術文書によると、この変化により従来のソフトウェアデバウンスは不要になります。レイテンシの寄与は数ミリ秒のデバウンス待ちから0.1ms未満のADC変換時間に移行します。

レイテンシの利点のモデリング：ホール効果 vs. メカニカル

これを定量化するために、競技用リズムゲームプレイヤー（例：osu!）をモデル化しました。彼らは迅速で繰り返しの入力を必要とします。このモデルは5msのデバウンスを持つ標準的なメカニカルスイッチと、「Rapid Trigger」技術を使用したホール効果システムを比較しています。

*注：トラベルレイテンシは指のリフト速度150mm/sに基づいて計算されています。これはシナリオモデルであり、制御された実験室研究ではありません。

モデリング注記：この決定論的モデルは一定の指の速度と理想的なセンサー動作を前提としています。実際のシナリオでは、約8msの利点が「よりキビキビとした」感触に変わり、高APM（1分あたりのアクション数）ゲームでより厳密なタイミングウィンドウを可能にします。

ポーリングレートと8000Hz（8K）の最前線

業界が8000Hz（8K）ポーリングレートに移行するにつれて、データ送信の頻度は1.0ms（1000Hz）からほぼ瞬時の0.125msに増加します。しかし、8KポーリングはPCのCPUに大きな負荷をかけます。各ポーリングはオペレーティングシステムが処理しなければならない割り込み要求（IRQ）です。

8Kポーリングを効果的にするには、いくつかのシステムレベルの制約を満たす必要があります：

1. CPUオーバーヘッド：ボトルネックはIRQ処理です。古いCPUを使用しているユーザーは、プロセッサが大量の割り込みをスケジュールするのに苦労するため、ゲーム中に「スタッタリング」を経験することがあります。
2. USBトポロジー：デバイスはマザーボードの背面I/Oポートに直接接続する必要があります。USB HIDクラス定義によると、USBハブやフロントパネルヘッダーでの帯域共有はパケットロスや信号劣化を引き起こす可能性があります。
3. モーションシンク： 8KHzでは、モーションシンク（センサーデータをUSBポーリングに合わせること）が約0.0625ms（ポーリング間隔の半分）の決定論的遅延を加えます。これにより一貫性は向上しますが、数学的なトレードオフであることをユーザーは理解すべきです。

作動点の最適化とラピッドトリガーの調整

ホール効果コントローラーの最も強力な機能の一つは、作動点—キー入力が登録される正確な深さ—をカスタマイズできることです。ValorantのようなFPSゲームでは、高い作動点（例：0.2mm）がより速い反応時間を可能にします。ただし、これを高く設定しすぎると、指を置いているだけで誤入力が発生することがあります。

「ラピッドトリガー（RT）」機能はこれをさらに進め、リセットポイントを動的に変更します。スイッチが固定ポイントを通過して戻るのを待つ代わりに、コントローラーは磁石が設定された閾値だけ上昇したのを検出するとすぐにキーをリセットします。

よくある落とし穴：「チャタリング」効果 愛好家によくある誤りは、RTリセット距離を作動点に近すぎる（例：0.05mm）に設定することです。これにより「チャタリング」が発生し、わずかな指の振動や電気ノイズで意図しない連射入力が起こります。技術サポートやユーザーフィードバックのパターンに基づくと、一貫したパフォーマンスのためには作動点より少なくとも0.2mmから0.3mm上のリセット距離を維持するのが信頼できる経験則です。

信号の完全性：物理層の役割

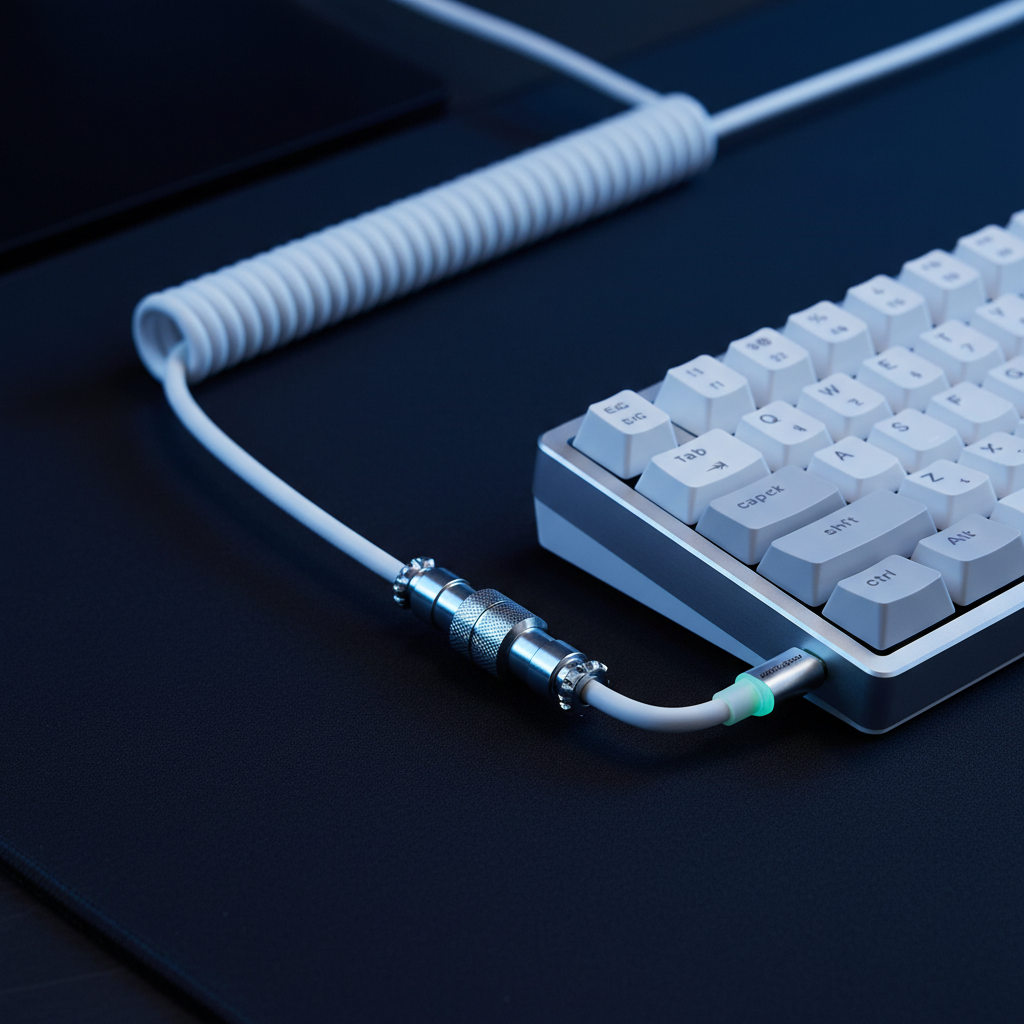

PCに届くデータの品質は、それを運ぶケーブルの品質に依存します。高ポーリングレートのデータストリームは電磁干渉（EMI）や電圧降下に敏感です。愛好家は信号の安定性のために、見た目だけでなく金属製のアビエーターコネクターを備えたシールド付きの高品質なコイルケーブルを優先することが多いです。

グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）によると、シールドとワイヤーゲージ（AWG）は、8KHz信号を長距離で維持する上で重要な役割を果たします。適切な内部ホイルシールドがないケーブルはアンテナのように働き、近くのモニターや電源からノイズを拾い、コントローラーの出力にジッターとして現れます。

シナリオ分析：セットアップの選択

ユーザーがこれらの技術的な詳細を理解しやすくするために、当社のモデリングデータに基づいて2つの異なるユースケースを分析しました。

シナリオA：競争力のあるFPSプレイヤー

• 優先事項： 一貫性と「即時停止」動作。
• 推奨： ホール効果キーボードで1000Hzまたは4000Hzポーリングを使用してください。作動点を0.5mm、RTリセットを0.2mmに設定します。これにより速度とCPU安定性の最良のバランスが得られます。
• 理由： 8KHzではCPU負荷が時折フレームタイムのスパイクを引き起こし、これはポーリング遅延の0.75ms差よりもエイムに悪影響を与えます。

シナリオB：リズムゲーム／高APM愛好者

• 優先事項： 入力から画面表示までの遅延を可能な限り最小にすること。
• 推奨： 8000HzポーリングでRapid Triggerを最も安定した閾値（0.1mm〜0.2mm）に設定してください。高品質のシールドケーブルを使用し、激しい連続動作中にパケットが落ちないようにしてください。
• 理由： osu!のようなゲームでは、ホール効果技術による約8msのレイテンシ削減の累積効果が「パーフェクト」ヒットと「グレート」ヒットの差になることがあります。

付録：モデリングの仮定と再現可能なパラメータ

この記事で提供される定量的な洞察は決定論的運動学モデルに基づいています。遅延差分を計算するために以下のパラメータが使用されました。

境界条件：

• このモデルは一定の指の速度を仮定しています。実際の加速・減速は異なります。
• このモデルはOSレベルのスケジューリング遅延やゲームエンジンの「ティックレート」ボトルネックを考慮しておらず、これらがハードウェアレベルのレイテンシ改善を隠す可能性があります。
• これらのコントローラーのワイヤレス版のバッテリー寿命推定は300mAh容量を前提としています。4K/8Kポーリングは通常、1KHz設定と比べて稼働時間を約75％短縮します。

信頼性と安全性：リチウム電池に関する注意事項

多くの高性能ワイヤレスキーボードは大容量リチウムポリマーバッテリーを使用しています。安全性と長寿命を確保するため、ユーザーは付属のケーブルまたはUSB Power Delivery（PD）規格に準拠したポートのみで充電してください。スマートフォン用の「急速充電器」は過剰な電圧によりバッテリーの化学特性を劣化させるため使用を避けてください。海外旅行時は、携帯電子機器の輸送に関するIATAリチウム電池ガイダンスを参照してください。

免責事項：この記事は情報提供のみを目的としています。技術仕様や性能向上は、個々のシステム構成、ファームウェアのバージョン、環境要因によって異なる場合があります。

出典：

• Nordic Semiconductor - nRF52840 製品仕様
• USB-IF - HID使用テーブル v1.5
• Allegro MicroSystems - ホール効果の原理
• グローバルゲーミング周辺機器業界ホワイトペーパー（2026年）
