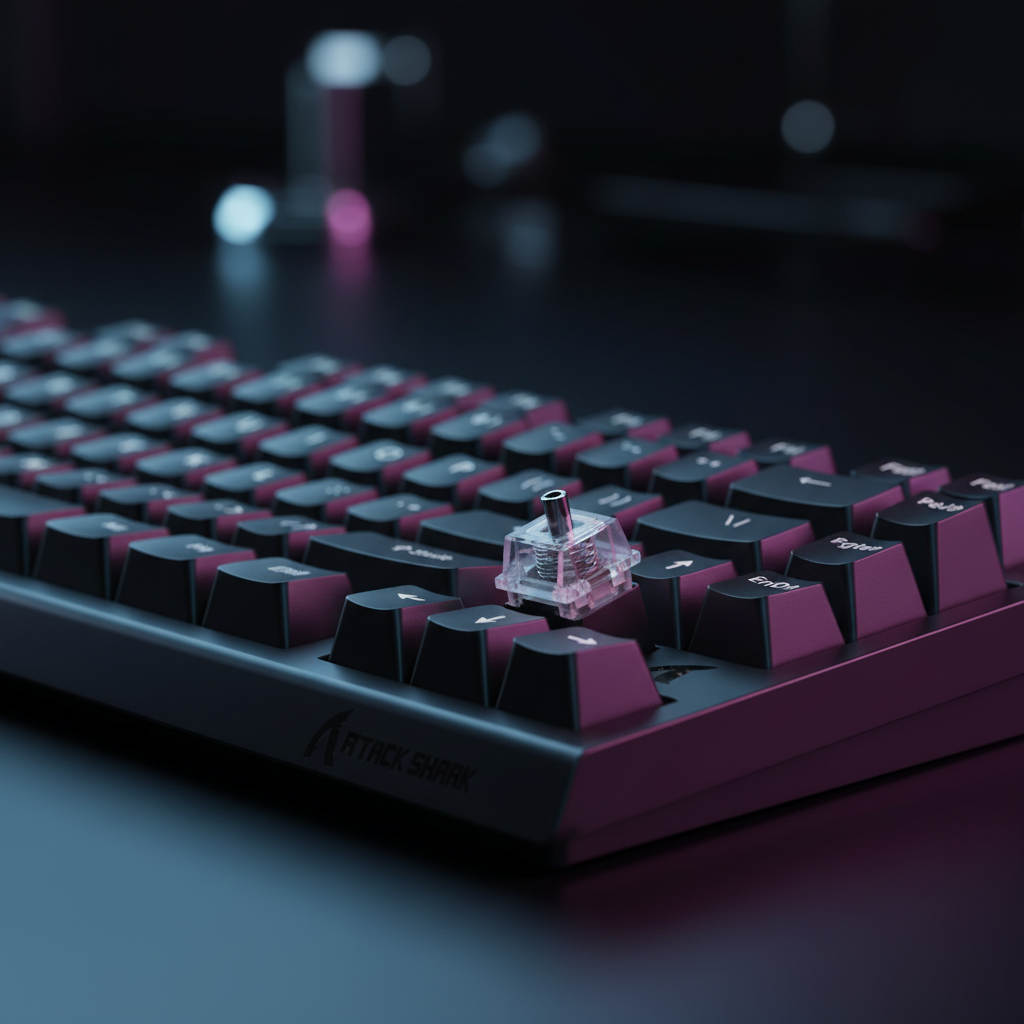

スプリングのきしみ解消法：磁気スイッチの異音トラブルシューティング

磁気スイッチのノイズの物理学：「スプリングクランチ」の特定

高性能ゲーミング周辺機器の分野において、ホール効果（HE）磁気スイッチは、物理的接点がなく無限に調整可能な作動点を持つため、支配的な技術として登場しました。しかし、技術愛好家の間では「スプリングクランチ」または「コイルチャター」と呼ばれる特有の音響異常に遭遇することがあります。従来の機械式スイッチで見られる「ピン」という高周波共鳴とは異なり、スプリングクランチは圧縮サイクル中に発生するザラザラした触覚的かつ聴覚的な摩擦音です。

磁気スイッチでは、ステムに永久磁石が内蔵されており、PCB上のホールセンサーに向かって動きます。センサーは磁束密度の微細な変化（ガウス単位で測定）を検出するため、機械的な不安定さや不規則な振動は理論的にアナログ信号経路に電気的ノイズをもたらす可能性があります。Global Gaming Peripherals Industry Whitepaper (2026)によると、スイッチハウジング内の構造的完全性を維持することは、8000Hzでの0.125msのポーリング間隔を安定させるために極めて重要です。

スプリングのカリカリ音はセンサーの故障を示すことはほとんどなく、むしろスプリングコイルが内部のステムレールに擦れるか、スプリング端の仕上げが不適切な機械的故障モードです。これにより「カリカリ」とした感触が生まれ、競技プレイヤーの集中を妨げることがあり、極端な場合はRapid Triggerのリセット精度に影響を与えることもあります。

根本原因：なぜ磁気スイッチは不規則な摩擦を起こすのか

機械式スイッチから磁気スイッチへの移行は、独特の設計上の課題をもたらします。標準的な機械式スイッチでは、リーフスプリングが触覚フィードバックと電気接点を提供します。HEスイッチではリーフがなく、スプリングが唯一の抵抗源であり、リターンストロークの主な駆動力となります。

1. スプリング端の仕上げ不良

カリカリ音の最も一般的な原因の一つは、スプリングの「切断端」です。製造過程で、スプリングは巻かれた後に長さを調整するために切断されます。切断端が平らに研磨されていなかったり磨かれていない場合、鋭いバリが残ります。圧縮時にこのバリが隣接するコイルやスイッチのプラスチックハウジングに引っかかり、触覚的な「引っかかり」とザラザラした音を生み出します。

2. 磁性粒子による汚染

HEスイッチは磁石を利用しているため、鉄粉や微細な金属片を引き寄せる低出力の磁石として作用します。これらの粒子がスイッチのハウジング内に入ると、しばしばスプリングやホールセンサーの周辺に移動します。スプリングが圧縮されると、これらの粒子が研磨剤のように働き、摩擦が大幅に増加し、ギアボックス内の砂のような「カリカリ」という音を生み出します。

3. ハウジングとステムの公差

HEスイッチのステムは非鉄性で、通常は滑らかな動きを保証するためにポリオキシメチレン（POM）で作られています。しかし、磁石とセンサー間の正確な空気ギャップが必要なため、厳密な公差が求められます。ハウジングが過度のステムのガタつきを許すと、スプリングが圧縮時に傾き、コイルがステム内部の壁に擦れることがあります。

論理の要約: 技術サポートログやコミュニティの改造フィードバックで観察されたパターンに基づくと、HEスイッチのスプリングノイズは機械的な相互作用の問題です。ホールセンサーは半導体ですが、「カリカリ」したスプリングの振動がセンサーの電圧出力に微小な変動を引き起こすことがあります。

トラブルシューティングと改造手順

高性能カスタムビルドと同等の仕様を、より低コストで実現したい改造者にとって、スプリングのカリカリ音の解消は必須のステップです。以下の手順は、愛好家レベルのパターン認識と標準的な機械工学の実践に基づいています。

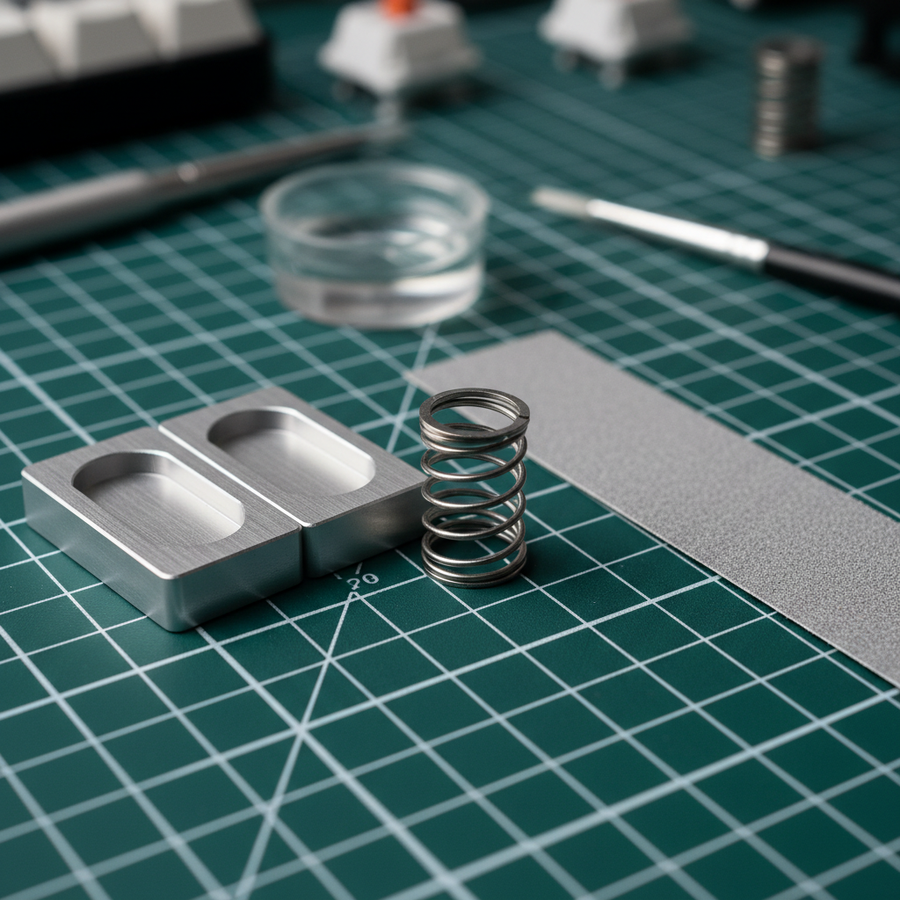

スプリング端の仕上げ技術

経験豊富な改造者は、スプリングの端を軽く研磨することで、ほとんどのザラザラ音を除去できることを発見しています。

1. 分解: 内部の磁石に干渉しないよう、非磁性のスイッチオープナーを使用してください。
2. 研磨: 2000番のサンドペーパーを使い、スプリングの端を円を描くように10〜15秒間動かします。これにより製造時のバリが除去され、接触面が平らになります。
3. 潤滑: Krytox 205g0 または同様の高粘度絶縁グリースをスプリングの先端部分に少量だけ塗布してください。HEスイッチの場合、潤滑剤が非導電性でセンサーに移動しないと確信できない限り、「袋潤滑」は避けてください。

ハウジングの安定化と減衰

高音の共鳴音（ピン）を減らし、ステムを安定させるために、PORON製の0.15mmスイッチフィルムは従来のテープより効果的なことが多いです。PORONは粘弾性減衰を提供し、中高周波（1kHz〜2kHz）を抑制します。この安定化により、磁石がセンサーから一定の距離を保ち、作動点の「ジッター」を防ぎます。

清潔な環境と除磁

重要でありながら見落とされがちな要素は環境です。分解は糸くずの出ないマットの上で行うべきです。再組み立て前に、ピンセットやスプリング自体に残留電荷が付着している場合は、除磁器を使うことで改造後の鉄粉の蓄積を防げます。

性能のモデリング：レイテンシーと人間工学のトレードオフ

これらの改造の価値を理解するには、磁気スイッチ技術の定量的な利点と、改造プロセス自体に伴う物理的リスクを比較する必要があります。

分析 1: ホール効果ラピッドトリガーの利点

運動学モデルを使用して、標準メカニカルスイッチとラピッドトリガー有効のホール効果スイッチのリセット時間差を比較しました。

モデリングノート：このシナリオは一定のリフト速度と標準MCUポーリングを想定しています。この条件下で、ホール効果スイッチはキー押下ごとに約7msのレイテンシー優位性を提供します。リズムゲームやFPSゲームの3キーコンボでは、約21ms速い入力チェーンとなります。

分析2：エルゴノミクスリスク評価（ムーア-ガーグストレイン指数）

60以上のスイッチのモディングは反復的で力を要する作業です。3時間のトラブルシューティングと潤滑セッションを行う「競技的モッダー」ペルソナのエルゴノミクスリスクをモデル化しました。

方法論ノート：ムーア-ガーグストレイン指数は反復性ストレスリスクのスクリーニングツールです。スコア60は危険閾値（>5）を大幅に超えています。これは、モディングがハードウェア性能を向上させる一方で、ユーザーは遠位上肢障害を避けるためにエルゴノミクスの休憩と適切なツールの使用を優先すべきことを示唆しています。

システム最適化：8000Hzポーリングとハードウェアの相乗効果

機械的ノイズの解決は戦いの半分に過ぎません。ハードウェアはシステムのデジタルアーキテクチャによってサポートされる必要があります。ATTACK SHARK X68HE Magnetic Keyboard With X3 Gaming Mouse Setのような高性能セットは8000Hz（8K）ポーリング用に設計されていますが、これには特定のシステム構成が必要です。

1. 0.125ms間隔とCPU負荷

8000Hzでは、キーボードは0.125msごとにパケットを送信します。これにより、CPUに送られる割り込み要求（IRQ）の頻度が大幅に増加します。古いクアッドコアプロセッサを使用しているユーザーは、OSがこれらの割り込みを十分に高速でスケジューリングできないため、ゲーム中に「スタッター（カクつき）」を経験することがあります。最適な8Kパフォーマンスには、高いシングルコアクロック速度を持つ最新のCPUが必要です。

2. USBトポロジーとシールド

8Kで動作するデバイスは電磁干渉（EMI）に非常に敏感です。マザーボードの直接ポート（リアI/O）の使用を強く推奨します。フロントパネルのヘッダーや電源のないUSBハブを使用すると、パケットロスやジッターが発生する可能性があります。最も安定した接続のためには、ATTACK SHARK C07 Custom Aviator Cable for 8KHz Magnetic Keyboardのような金属製アビエーターコネクタ付きの高品質な編組ケーブルが必要なシールドと信号の完全性を提供します。

3. ディスプレイリフレッシュと知覚閾値

0.125msのポーリングレートによる滑らかさは、高リフレッシュレートモニター（240Hz以上）で最も感じられます。「1/10ルール」（例：8Kマウスに800Hzモニターが必要）というものはありませんが、入力周波数が表示周波数を大幅に上回ると、カーソルの動きやキャラクターの動作タイミングがより正確に描画されます。

戦略的メンテナンス：長寿命化のために

「カリカリ」音が解消されたら、キーボードのメンテナンスは摩擦の原因となる要素から保護することが重要です。

• 防塵：使用していないときに、ATTACK SHARK 87キーキーボード防塵カバーのような透明アクリルカバーを使用すると、スイッチハウジングへの微粒子の侵入を防げます。
• 音響レイヤリング：より深い「サクッ」という音響プロファイルを求める場合、Poronケースフォーム層を追加すると、高周波の「ピン」音を吸収しつつ、スイッチの低い基本周波数を保持するローパスフィルターの役割を果たします。
• リストサポート：ストレインインデックスモデルで特定された人間工学的リスクを軽減するために、ATTACK SHARK アクリルリストレスト（パターン付き）のようなしっかりとした傾斜のあるサポートが、ゲームや改造中の手首の中立位置を維持するのに役立ちます。

修正の技術的概要

これらのスイッチのメカニクスをより深く理解するには、メカニカルスイッチの潤滑で一貫した音響プロファイルを作る方法のガイドをご覧ください。ハードウェアの完全な移行を検討している場合は、磁気スイッチ vs. メカニカルスイッチ：ゲーミングに最適なスイッチタイプは？の比較で作動速度や耐久性に関するさらなるデータを提供しています。

免責事項：この記事は情報提供のみを目的としています。キーボードの改造や分解は保証を無効にする場合があります。技術的な改造はハードウェアや健康（反復性負傷）にリスクを伴います。必ずメーカーのガイドラインを参照し、こまめに休憩を取ってください。ワイヤレス周辺機器のリチウム電池に関する安全情報は、PHMSA（米国運輸省）リチウム電池のガイドラインを参照してください。
