メカニカルスイッチの音響工学：金属共鳴との戦い

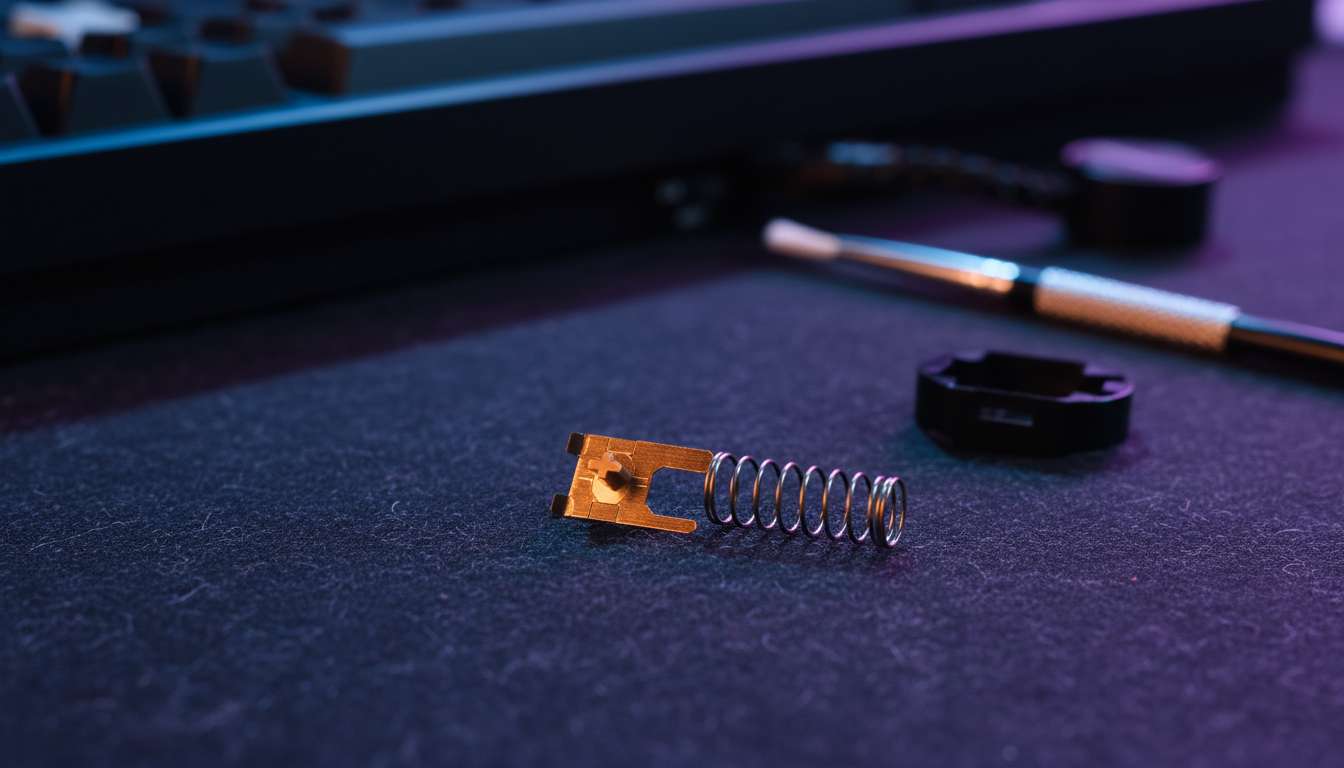

高性能メカニカルキーボードの世界では、音響特性はもはや二次的な要素ではなく、ビルド品質の主要な指標です。愛好家にとって「クリーン」な音はしばしば精密な設計の証です。しかし、プレミアムなビルドでも持続的な金属的な鳴り、俗に「ピン」と呼ばれる現象に悩まされることがあります。この干渉を効果的に消すには、まずその原因を特定する必要があります。メカニカルスイッチの金属音は通常、ヘリカルスプリングか銅製コンタクトリーフのいずれかの部品から発生します。
どちらも高周波共振として現れますが、その物理的メカニズム、診断手順、対策は大きく異なります。これらの違いを理解することは、「サクッとした」または「クリーミーな」音質を目指すビルダーにとって不可欠です。さらに、グローバルゲーミング周辺機器産業ホワイトペーパー（2026年）で述べられているように、業界はスイッチ、プレート、ケースを統一された共振室として扱うシステムレベルの音響モデリングへと移行しています。
金属共鳴の構造
スイッチのノイズを診断するには、スイッチを振動する部品の集合体として見る必要があります。すべての素材には固有の共振周波数があります。キー入力のエネルギー、特にステムの急速な戻りがスイッチアセンブリに伝わると、これらの部品が励起されます。
スプリングピン：調和する響き
スプリングピンは持続する調和振動です。スプリングは張力のかかったコイル状のワイヤーであり、音叉のように機能します。ステムが離れてトップハウジングに当たる（「アップストローク」）と、その急停止がスプリングに衝撃波を送ります。
修理作業中の技術的観察では、スプリングピンは「ロングテール」が特徴であることがわかっています。キーを離した後も数ミリ秒間音が持続します。これは特に「長い」スプリング（18mm以上）や、表面積が大きく、複数の周波数で振動する異なる張力レベルを持つプログレッシブスプリングに顕著です。
リーフピン：触覚的な「チンク」
リーフピンはより鋭く局所的な音で、電気信号を登録するスイッチの銅製接点リーフ内で発生します。タクタイルスイッチでは、ステムの脚がリーフの「バンプ」を滑ることでタクタイルフィードバックが生まれます。脚がバンプを通過する際の摩擦とその後の張力の解放が薄い銅板を振動させることがあります。
スプリングの倍音の鳴りとは異なり、リーフピンは鋭い「チンク」音や金属的な「カリッ」という音で、作動点やタクタイルピークの正確な瞬間に発生します。これは高いタクタイル力を生み出す物理現象の副産物です。
診断手順：原因の特定
潤滑剤や改造を加える前に、必ず音の原因を確認してください。リーフの過剰潤滑など誤った対処は、「入力チャタリング」（1回の押下が複数回登録される）や感触の悪化を招くことがあります。
ステム分離テスト
スプリングピンを分離するには、以下の方法を推奨します：
- スイッチのトップハウジングを取り外します。
- ボトムハウジングをしっかりと持ちます。
- ステムとスプリングをハウジングに戻しますが、トップははめないでください。
- ステムをまっすぐ押し下げ、指が銅製リーフに触れないように素早く離します。
- はっきりとした鳴り響く音が聞こえたら、スプリングが原因です。
タクタイル接触テスト
リーフピンを特定するには、スイッチをゆっくりと作動させながら注意深く聴いてください。完全に組み立てられたスイッチでは、リーフピンはステムの脚がリーフの接点に接触する正確な瞬間に発生します。金属音がタクタイルバンプと同期していて、スイッチの底打ちやトップアウトと同期していない場合、それはほぼ確実にリーフ共鳴です。
方法論の注意点： これらの診断手順は、愛好家コミュニティの一般的なトラブルシューティングパターンや内部サポートログに基づいており（制御された実験室研究ではありません）、個々のスイッチの許容差やハウジング素材によってテストの明瞭さが影響を受けることがあります。
音響フィルタリング：システムレベルのアプローチ
スイッチを「修理」すれば必ず音が直るというのは誤解です。実際には、スイッチの音響出力はシステムレベルの現象です。ハウジング素材、プレートの取り付け、さらにはPCBの厚さが特定の周波数を増幅または減衰させるフィルターとして作用します。
音響周波数帯域のシナリオモデリングに基づき、キーボードの音を主に2つの閾値に分類できます：
| 音響プロファイル | 周波数帯域 (Hz) | 特徴 |
|---|---|---|
| トック | < 500 Hz | 低周波で抑えられた深い基本音。 |
| カチッ | > 2000 Hz | 高周波で鋭く、過渡音を強調します。 |
スプリングとリーフのピングは通常2000 Hzから5000 Hzの範囲にあります。これをすべてのスイッチを開けずに軽減するために、ビルダーはケース部品を通じて「スペクトルフィルタリング」をよく使います。
素材のフィルタリング効果
- PC（ポリカーボネート）プレート：ローパスフィルターとして機能します。ヤング率が低く、基本音のピッチを下げ、高周波の振動（ピング）を吸収します。
- IXPEスイッチパッド：これらの高密度フォームパッドはスイッチとPCBの間に置かれます。4 kHz以上の周波数を減衰させるよう設計されており、最高音の金属的な過渡音を除去してスイッチの音を「クリーン」にします。
- ポロンケースフォーム：この粘弾性素材は「空洞」ケースの残響を効果的に減らし、スプリングピングのエコーチャンバーとしての作用を防ぎます。
生体力学的増幅器：大きな手のユーザーのためのモデリング
スイッチノイズの意外な要因はユーザー自身の生体力学です。私たちのシナリオモデリングでは、95パーセンタイルの手の寸法（長さ約21.5 cm）を持つ「大きな手の愛好者」を分析しました。
大きな手のユーザーが標準サイズのキーボード（深さ約120mm基準）を使うと、しばしば「クラウ」グリップを取ります。この姿勢は大きなエルゴノミックミスマッチを生み、実際に2つのメカニズムでスイッチノイズを増幅させることがあります：
- 変化した力のベクトル：狭い手の位置は指に最適でない横方向の角度で圧力をかけさせます。これによりスイッチの軸にストレスが増し、リーフに不均一に押し当てられ、リーフピングをより激しく刺激することがあります。
- 高加速度リリース：狭い姿勢で速度を維持するために、ユーザーはしばしば指をキーから「パチン」と離します。この高速の戻りは、制御された流れるようなタイピング動作よりもスプリング共鳴をより激しく刺激します。
モデリングノート：エルゴノミックストレインとパフォーマンス
この不一致の影響をムーア-ガーグストレイン指数（SI）を使ってモデル化し、高強度タイピング（80-100 WPM）中の遠位上肢障害のリスクを推定しました。
| パラメーター | 値 | 根拠 |
|---|---|---|
| 手の長さ | 21.5 cm | P95男性の手のサイズ |
| グリップスタイル | クラウ | 高APM愛好者に典型的 |
| グリップフィット比率 | 0.87 | キーボードが理想より約13％短いことを示します |
| 計算されたSIスコア | 54 | 危険（しきい値SI > 5） |
論理のまとめ：このモデルは一定の指のリフト速度と強い底打ち力を前提としています。SIスコアが高いことは人間工学的リスクを示す一方で、コミュニティの報告と相関しており、手の疲労が進むとユーザーは金属的な高周波のピン音に対してより敏感になることを示しています。
対処戦略：ピン音の解決
原因が特定されたら、解決策は正確に適用しなければなりません。
スプリングのピン音の修正
スプリングのピン音をなくす最も効果的な方法は潤滑です。
- バッグ潤滑：スプリングを高粘度オイル（Krytox GPL 105など）を数滴入れたビニール袋に入れて振ることで、均一で薄いコーティングができます。これによりスプリングコイルに質量が加わり、振動が抑えられます。
- ドーナツディッピング：持続的なピン音には、スプリングの端を厚めのグリース（Krytox 205g0）に「ドーナツディッピング」することで、スプリングとハウジング／ステムの間に緩衝層を作ります。
- スプリング交換：スプリングが長さや重さのために共鳴しやすい場合、デュアルステージや短いスプリングに交換することで共鳴周波数を聞こえにくい範囲に変えられます。
リーフのピン音の修正
リーフのピン音は繊細です。よくある間違いはリーフの接点に過剰に潤滑剤を塗ることです。これにより接点がくっついたり故障したりして、入力のチャタリングが発生します。
- 裏面潤滑：銅リーフの裏面（接触しない部分）にごく少量のKrytox 205g0を塗布します。これにより振動を抑えるのに十分な質量が加わり、電気信号には影響しません。
- ドライフィルム潤滑剤：タクタイル感を重視する方には、PTFEスプレーのようなドライフィルム潤滑剤が、ステムの脚とリーフのバンプ間の摩擦を減らし、ピン音を引き起こすエネルギーを抑えつつ、触感を変えません。
- スイッチフィルム：スイッチフィルムはハウジングのガタつきを減らすのに優れていますが、スプリングに潤滑がない場合、高周波のスプリング共鳴を増幅することがあります。経験豊富なビルダーは、内部が適切にダンピングされていることを確認した後、フィルム貼りは必ず最後のステップにすべきだと指摘しています。
戦略的トラブルシューティングチェックリスト
金属音が発生している場合は、ボードを過剰に改造しないように、以下の対処手順に従ってください：
- プレートの確認：すべてのスイッチがしっかりと装着されていることを確認してください。スイッチが緩んでいると、プレートに振動してリーフのピン音のように聞こえることがあります。
- スイッチを隔離： 問題のあるキーでステム隔離テストを実施してください。
- スプリングに潤滑： これで「ピング」音の80％が解決します。
- ケースに対処： ピング音が「こもった」または「こだまする」場合は、ケース底部に3mmのポロンまたはシリコーンの防音層を追加してください。
- リーフを狙う： スプリングの潤滑とケースの防音処理後もノイズが続く場合にのみ、接点リーフの潤滑を試みてください。
方法論と仮定（付録）
この記事で示されたデータとモデルは、キーボード愛好家向けのスクリーニングツールおよび意思決定支援を目的としています。医療診断や実験室認定の音響測定ではありません。
音響モデリングの仮定：
- 「Thock」と「Clack」の周波数帯は一般的な材料物理の共振とコミュニティで受け入れられている心理音響的記述に基づいています。
- スペクトルフィルタリングデータは標準的なトレイマウントまたはガスケットマウント構成を想定しています。
エルゴノミクス モデリングの仮定：
-
グリップフィット比率： クローグリップ用の経験則
IdealLength = HandLength × 0.6を使用して計算。 - ストレイン指数（SI）： Moore & Garg（1995）の方法論に基づく。入力には高強度の力（強い底打ち）と長時間の使用（1日4時間以上）が含まれます。
- 境界条件： これらのモデルは個々の関節の柔軟性、既存の症状、キーキャップの形状の違い（例：Cherry と SA）を考慮しておらず、これらはタイピング角度に大きな影響を与える可能性があります。
完璧な音響特性を得るには、機械的知識と忍耐のバランスが必要です。スプリングの倍音の響きとリーフの触覚的な「チン」という音を区別することで、スイッチの性能を維持しつつ金属音の気になるノイズを除去するための的確な対策が可能になります。
免責事項： この記事は情報提供のみを目的としています。メカニカルスイッチの改造（潤滑、フィルム貼り、分解）はメーカー保証を無効にする場合があります。小さな電子部品の取り扱いは破損や紛失のリスクを伴います。手首や手の痛みが続く場合は、専門のエルゴノミクス専門家または医療専門家に相談してください。
